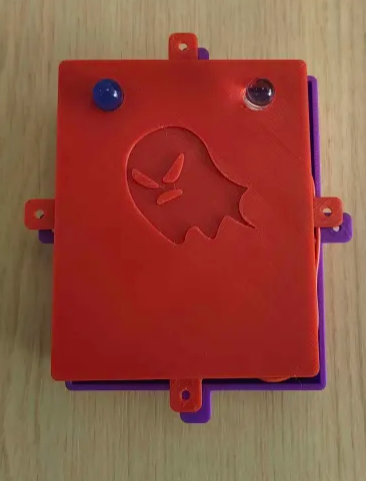

Un détecteur d’onde électromagnétique (à l'aide d’un esp) accompagné d’une fonctionnalité de chasse d’autres esp (fantômes) à l'aide du RSSI (wifi).
Difficulté
Technique
Durée
3 heure(s)
Disciplines scientifiques
Arduino, Informatique, Physique
Sommaire
- 1 Étape 1 - Préparation des composants
- 2 Étape 2 - Téléversement du programme
- 3 Étape 3 - Assemblage des composants électriques EMF
- 4 Étape 4 - Assemblage avec la carte du fantôme
- 5 Étape 5 - Installation dans le boîtier
- 6 Étape 6 - Refermé les boite
- 7 Comment ça marche ?
- 8 Éléments pédagogiques
- 9 Commentaires
- Matériel et outils
- Expériences pré-requises
- Fichiers
Pile
Alessandro Volta invente la première pile à colonne le 17 mars 1800; ces premiers systèmes étaient constitués d'un 'empilement' de disques de deux métaux différents séparés par des disques de feutre, imbibés d'acide, d'où le nom de l'invention.
Interrupteur à bascule
Pour ouvrir ou fermer un circuit électrique.
LED
LED signifie Light Emiting Diod (Diode Electro-Luminescente).
ESP32
L'ESP32 est un microcontrôleur basse consomation qui possède le WIFI et le bluetooth.
Câble Dupont
Les câbles de connexion servent à créer rapidement des liaisons électriques sur des platines de prototypage sans avoir besoin de faire des soudures.
Breadboard
L'avantage de ce système est d'être totalement réutilisable, car il ne nécessite pas de soudure. Ce dernier point distingue les platines Labdec des stripboards (ou veroboards), des perfboards ou des circuits imprimés qui sont, eux, utilisés pour réaliser des prototypes permanents et que l'on sera donc moins à même de démonter. On peut de plus câbler sur une platine Labdec une grande variété de composants afin de réaliser des circuits électroniques, du plus simple circuit jusqu'au microprocesseur.
Résistance
Une résistance est un composant électronique ou électrique dont la principale caractéristique est d'opposer une plus ou moins grande résistance (mesurée en ohms) à la circulation du courant électrique.
Haut parleur
Un haut-parleur, ou hautparleur, est un transducteur électroacoustique destiné à produire des sons à partir d'un signal électrique. Il est en cela l'inverse du microphone. Par extension, on emploie parfois ce terme pour désigner un appareil complet destiné à la reproduction sonore (voir Enceinte).
Trois types de haut-parleurs, électrodynamique, électrostatique et piézoélectrique, représentent les technologies actuelles les plus courantes. Le haut-parleur électrodynamique, couvrant environ 99 % du marché, a encore un fonctionnement relativement simple pour une technologie de masse.
Le 10 décembre 1877, le premier brevet concernant un haut-parleur à bobine mobile fut accordé à Werner von Siemens. Le haut-parleur remplit une gamme très variée d'applications : on trouve des haut-parleurs aussi bien dans des cartes de vœux que reliés à des amplificateurs de puissance pour concert. Fer à souder
Un fer à souder, ou plus précisément un fer à braser, est un outil chauffant permettant de réaliser une opération de brasage. L'usage courant du fer à souder se fait dans le domaine du montage de composants électroniques.
Imprimante 3D
L'impression 3D ou impression tridimensionnelle est l’appellation « grand public » des procédés de fabrication de pièces en volume par ajout ou agglomération de matière.
Pince coupante
Pince coupante
Pince à dénuder
Pince pour dénuder les bouts des fils électriques
Battery Shield

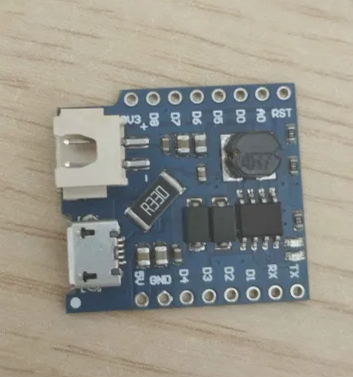

Un Battery Shield WEMOS est un petit module électronique utilisé avec la carte Wemos D1 mini (ESP8266) pour l’alimenter avec une batterie rechargeable.
Battery Shield
Un Battery Shield WEMOS est un petit module électronique utilisé avec la carte Wemos D1 mini (ESP8266) pour l’alimenter avec une batterie rechargeable.
Étape 1 - Préparation des composants
Préparez les différents composants et lancez l’impression des deux pièces nécessitant un temps d’impression long.
Composants à souder avec des câbles :

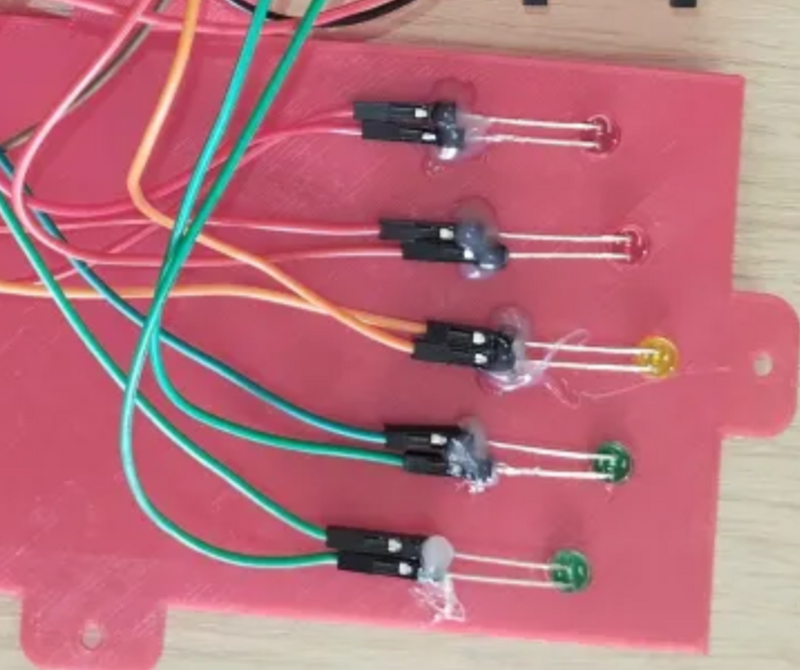

- LED + résistance
- Interrupteur à bascule
- Haut-parleur
- Souder le shield et la pile ensemble
Étape 2 - Téléversement du programme
Branchez votre ESP32 à un ordinateur sur lequel Arduino IDE est installé.

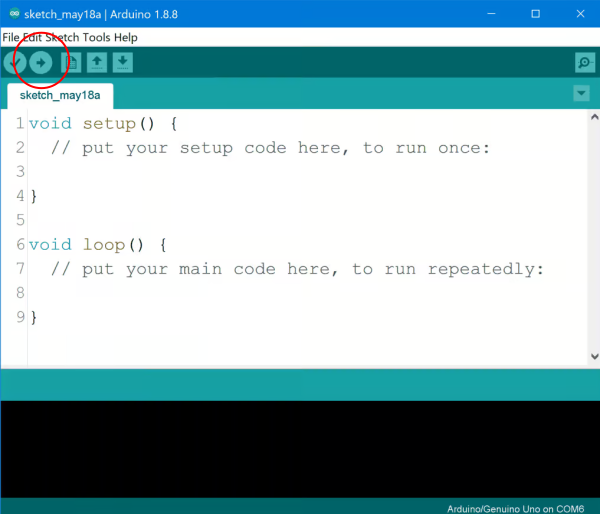

Téléversez le programme en appuyant sur la petite flèche pointant vers la droite.
À la fin de cette étape, votre ESP32 sera prêt à être utilisé.
Étape 3 - Assemblage des composants électriques EMF

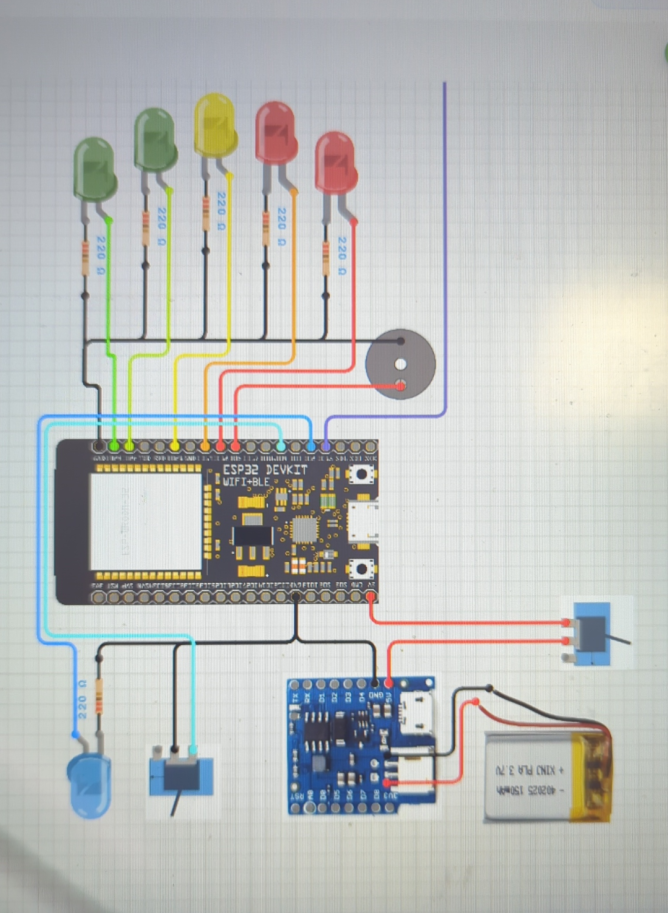

En suivant le schéma électrique, assemblez les composants soudés lors de l’étape 1 afin de monter votre machine.
Étape 4 - Assemblage avec la carte du fantôme

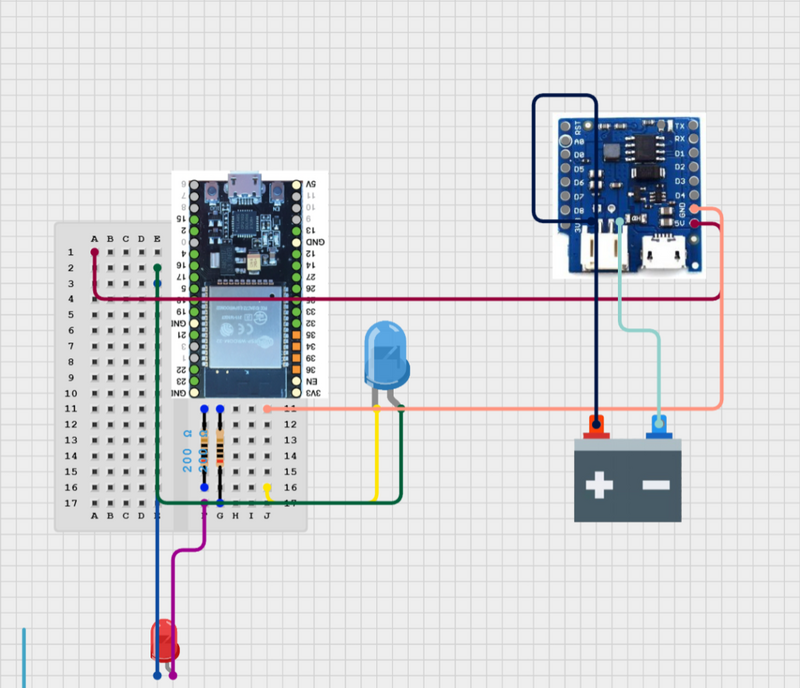

En suivant la photo de la carte du fantôme, assemblez les composants soudés lors de l’étape 1 afin de finaliser le montage de votre machine.
Étape 5 - Installation dans le boîtier

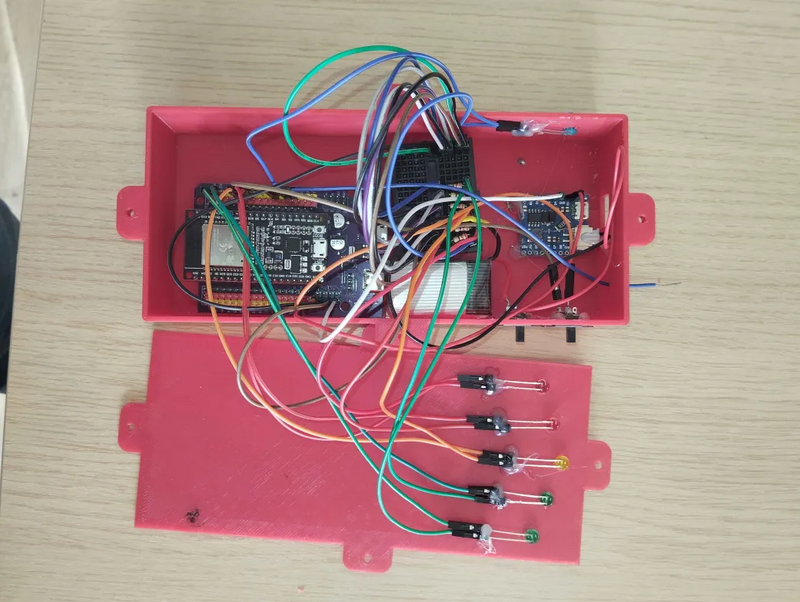

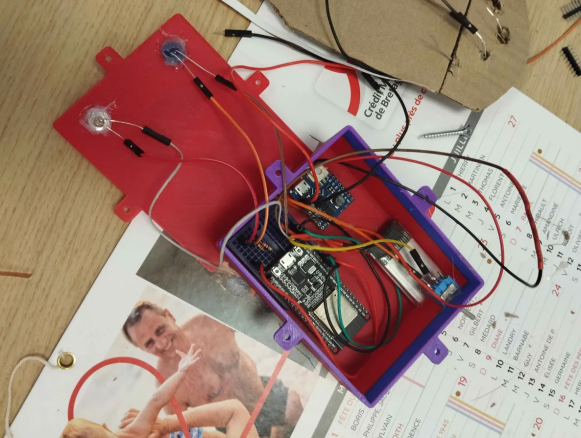

Vous pouvez maintenant placer les éléments électriques dans la boîte.
Étape 6 - Refermé les boite

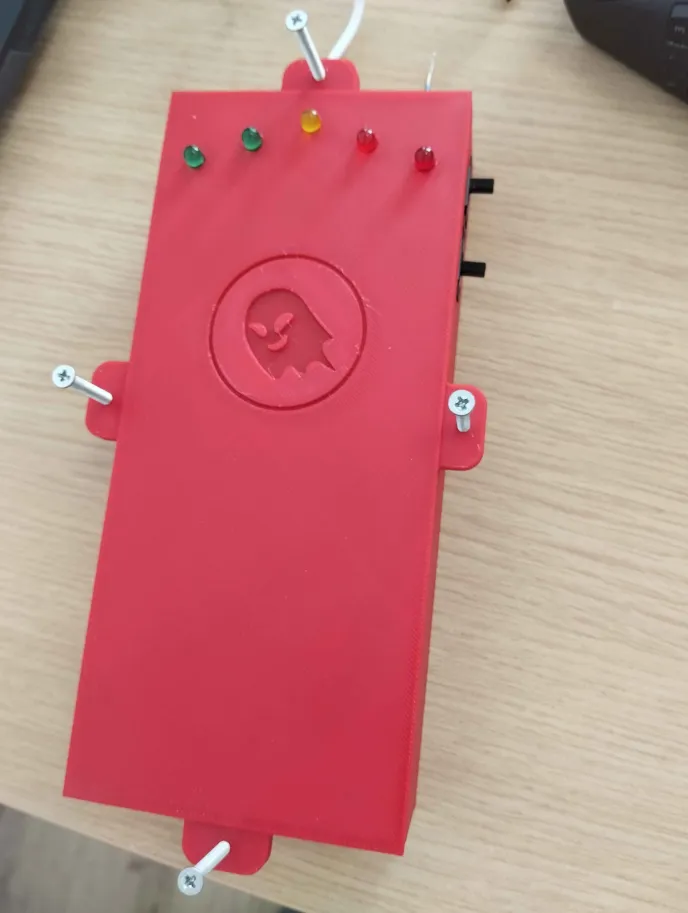

Refermez les deux boîtes en les fixant à l’aide de vis sur les supports prévus sur chaque face.
Comment ça marche ?
Observations : que voit-on ?
Le Détecteur EMF s'allume et fait un bruit quand proche de certains objet, ou quand il est proche des Fantôme quand appuyer sur le levier.
Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?
- Possibilité de brûlures notamment liées à la soudure/colle chaude/plastique chaud.
- Manipulation d’une batterie ou d’un accumulateur. Bien faire attention à bien la manipuler. .
- Faire attention à bien protéger les câbles face au faux contact.
- Faire attention à bien mettre le + et le - de la led dans le bon sens, sinon ça casse tout.
- Faire attention à bien mettre une résistance (220 ohms) après la led.
Explications
Explications EMF:
Le détecteur EMF réagit aux ondes électromagnétiques, plusieurs objets dans notre entourage en produisent, comme les micro-ondes, les réfrigérateurs, prises électrique et alimentation, et même les êtres vivants!
Quand on appuie sur le petit levier sur le côté, on change en mode chasé. Les EMF sont iconique dans les jeux/films de fantômes ou ils sont utilisés pour les retrouver, donc en se connectant à nos “Fantômes” via un signal wifi il peut être caché dans une maison pour être retrouver par la personne avec l’EMF.
Explications Fantôme:
Le fantôme se connecte à notre EMF par un signal Wi-Fi. Plus le joueur se rapproche, plus l’appareil s’intensifie, jusqu’à ce qu’il retrouve le fantôme et parvienne à l’éteindre.
Applications : dans la vie de tous les jours
Le mode EMF permet de suivre les lignes électriques d’un logement en vue de futurs travaux. Il peut également être utilisé pour détecter des interférences ou repérer des objets dans l’environnement qui émettent un niveau d’ondes électromagnétiques potentiellement trop élevé par rapport aux normes de sécurité et à la réglementation.
Le mode Chasse est destiné au divertissement. Il peut être utilisé pour s’amuser, notamment avec les plus jeunes, en simulant une chasse aux fantômes où l’appareil réagit à la distance d’un objet appelé « fantôme ».
Éléments pédagogiques
Objectifs pédagogiques
Mettre en pratique la soudure.
Construction d’un circuit électronique avec plusieurs éléments.
Voir comment l'esp 32 peut être connecté entre pour communiquer.
Pistes pour animer l'expérience
l’EMF peut être utilisé de manière à jouer avec les petits “Fantômes” avec le mode chase, mais aussi à s'intéresser au monde autour de nous, voir quels objets dans notre vie courant produisent des ondes électromagnétiques sans que nous le sachions!
