Les connecteurs micro-USB (et d'autres) ont tendance à se désolidariser de leur carte.
Les remplacer à l'identique est souvent complexe, mais si on arrive à caser un connecteur standard, c'est gagné !
/!\ Par contre, la fonction de communication de l'USB ne sera pas conservée !
Difficulté
Technique
Durée
2 heure(s)
Disciplines scientifiques
Electricité, Mécanique
Sommaire
- 1 Étape 1 - Démonter l'objet et débrancher sa batterie
- 2 Étape 2 - Identifier 2 points auxquels on peut se connecter
- 3 Étape 3 - Trouver un emplacement et installer le nouveau connecteur
- 4 Étape 4 - Souder les fils en vérifiant plusieurs fois la polarité
- 5 Étape 5 - Se faire un câble USB
- 6 Étape 6 - Tester la modification sans la batterie !
- 7 Étape 7 - Finaliser (si le test précédent est validé !)
- 8 Commentaires
- Matériel et outils
Lime
Une lime est un outil servant à usiner la matière. Une lime travaille par arrachement de petits morceaux du matériau, le travail s'effectue généralement en de multiples passages de la lime sur la pièce à usiner.
Perceuse
Une perceuse ou foreuse est un outil qui sert à percer ou tarauder des trous dans différents matériaux à l'aide de forets. Les perceuses modernes sont l'aboutissement de plusieurs siècles de technologie. Les vilebrequins sont apparus dans les ateliers de menuisiers et chez les charpentiers vers le XVe siècle. Les perceuses manuelle à engrenage datent du XIXe siècle, et c'est vers la fin du XIXe siècle que sont apparues les premières perceuses électriques.
Câble USB - micro-USB
Le terme anglais Universal Serial Bus ou USB (en français bus universel en série) est une norme relative à un bus informatique en série qui sert à connecter des périphériques informatiques à un ordinateur ou à tout type d'appareil prévu à cet effet (tablette, smartphone, etc.).
Fil électrique
Un fil électrique : est le composant électro technique servant au transport de l'électricité, afin de transmettre de l'énergie et de l'information. Il est constitué d'un matériau conducteur, mono-brin ou multi-brin, souvent entouré d'une enveloppe isolante (plastique, Téflon...). L'intérieur du fil électrique est appelée « âme » du fil.
Fil d'étain (pour soudure électronique)
Le fil à souder : le métal d'apport en continu.
Fil à souder
La soudure nécessite l'emploi d'une électrode et parfois d'un métal d'apport. Selon le type de soudure, on utilise une électrode soudure, du fil à souder ou des baguettes à souder. Fer à souder
Un fer à souder, ou plus précisément un fer à braser, est un outil chauffant permettant de réaliser une opération de brasage. L'usage courant du fer à souder se fait dans le domaine du montage de composants électroniques.
Étape 1 - Démonter l'objet et débrancher sa batterie
Il faut accéder au circuit proche du connecteur à remplacer.
Mais il faut aussi enlever toute source d'énergie (batterie, pile, panneau solaire, etc.).
Étape 2 - Identifier 2 points auxquels on peut se connecter
L'USB alimente en 5 Volts continus par défaut.
Ça veut dire 5 Volts avec un "+" et un "-" (comme les piles).
/!\ Si on inverse la polarité (qui est "+" et qui est "-"), on peut casser le circuit et/ou l'alimentation /!\
Le mieux et d'utiliser un multimètre en mode résistance (Ohm : Ω), il faut :
- 1 point connecté à la masse (le "-"), souvent aussi trouvable sur la masse d'autres composants (connecteurs, condensateurs, etc.)
- 1 point connecté à l'entrée "+", placé juste après le connecteur USB sur la carte

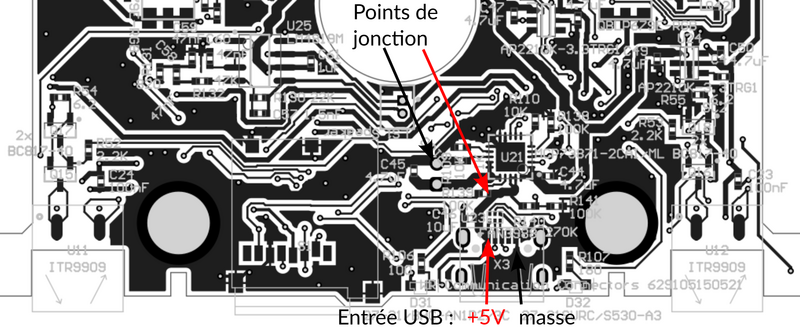

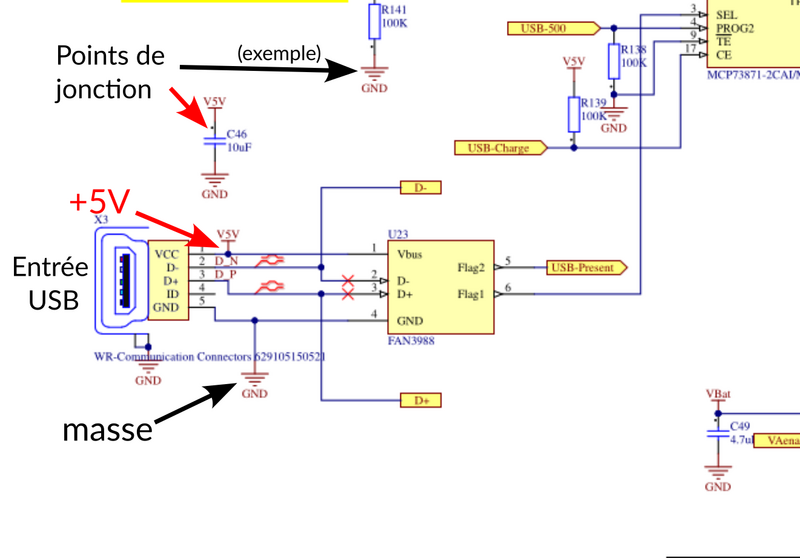

Tu verras sur les schémas ci-contre (extrait du manuel d'entretien du Thymio, page 3, et du plan de la carte éléctronique merci aux fabricants pour le partage).
Étape 3 - Trouver un emplacement et installer le nouveau connecteur
- Bien choisir un emplacement avec l'espace nécessaire avant de
- percer le boitier, d'abord avec un foret très fin pour être précis
- on peut créer un filetage dans le boitier en plastic, à l'aide d'une vis du même diamètre que le connecteur
Étape 4 - Souder les fils en vérifiant plusieurs fois la polarité
Exemple de connecteur 'femelle' (chez Mouser) (On peut trouver moins cher ailleurs !)
- Vérifier la polarité du connecteur
- Sélectionner des fils de couleur ou repérer au marqueur masse ou +5V
- Couper les fils aux bonnes longueurs
- Dénuder 2mm de chaque côté de chaque fil
- Étamer les 4 extrémités
- Souder d'abord sur le connecteur /Utiliser des cosses pour que ça reste démontable sans fer à souder
- Éventuellement raccourcir les extrémités étamées à 1~2mm

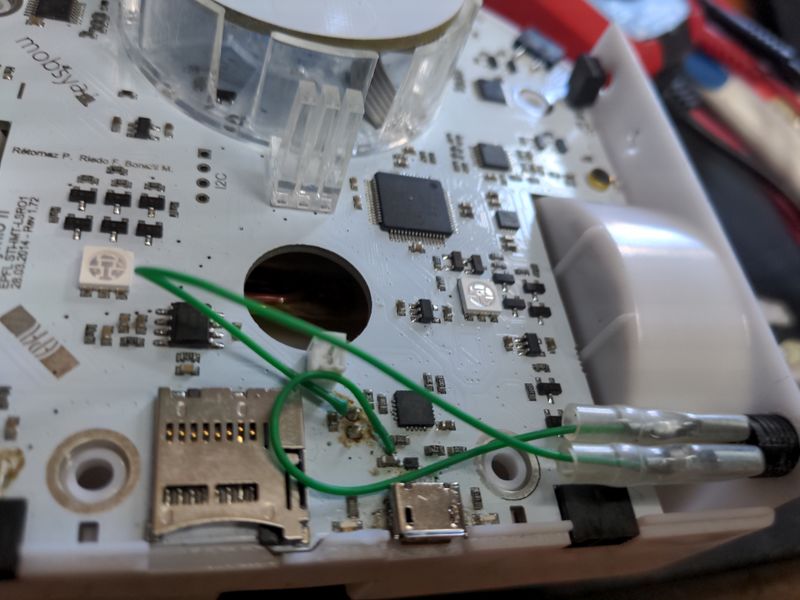

- Souder ensuite les fils sur les points identifiés plus haut
- Revérifier la polarité, du nouveau connecteur à la carte (sur les pattes du connecteur USB par exemple)
Étape 5 - Se faire un câble USB
Exemple de connecteur 'mâle' (chez Mouser) (On peut trouver moins cher ailleurs !)
- Réutiliser un câble USB mort sauf au niveau du connecteur qui va au chargeur
- Souder les fils + (rouge) et - (noir) à un connecteur standard

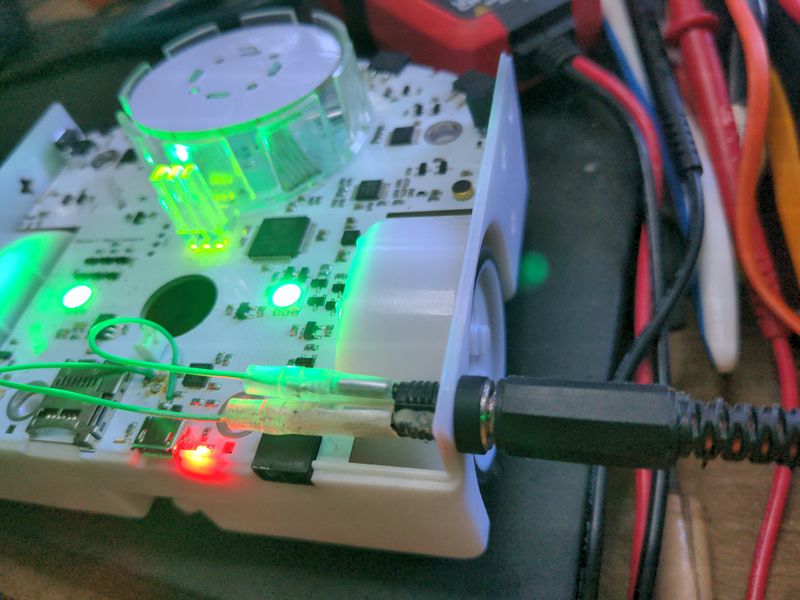

Étape 6 - Tester la modification sans la batterie !
- Confirmer qu'on a bien débranché la batterie
- Brancher le nouveau câble de charge à un chargeur USB et au nouveau connecteur
- Tout marche / ça charge / il y a bien 5V au bon endroit sur la carte ?
Étape 7 - Finaliser (si le test précédent est validé !)

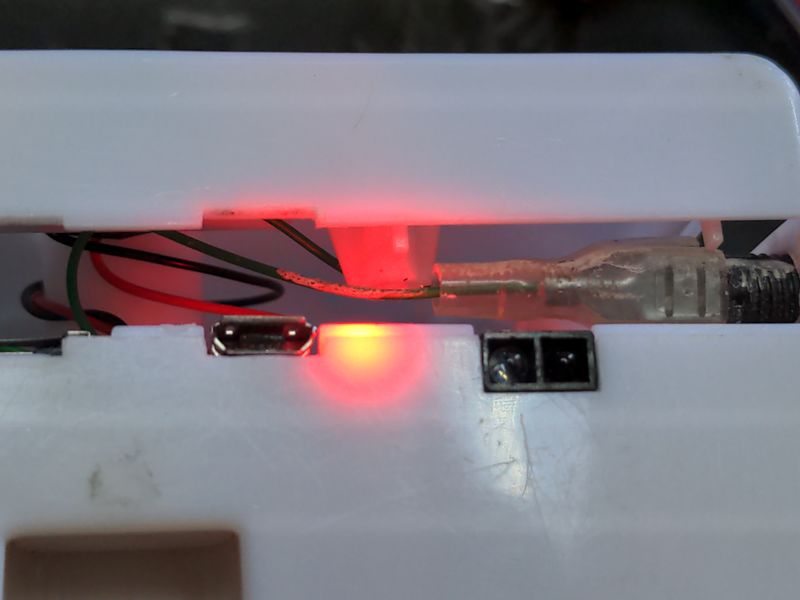

- Remonter le tout en prenant garde à ne pas coincer/pincer les fils.
/!\ attention aux passages de vis, qui pourront faire des dégâts une fois revissées /!\

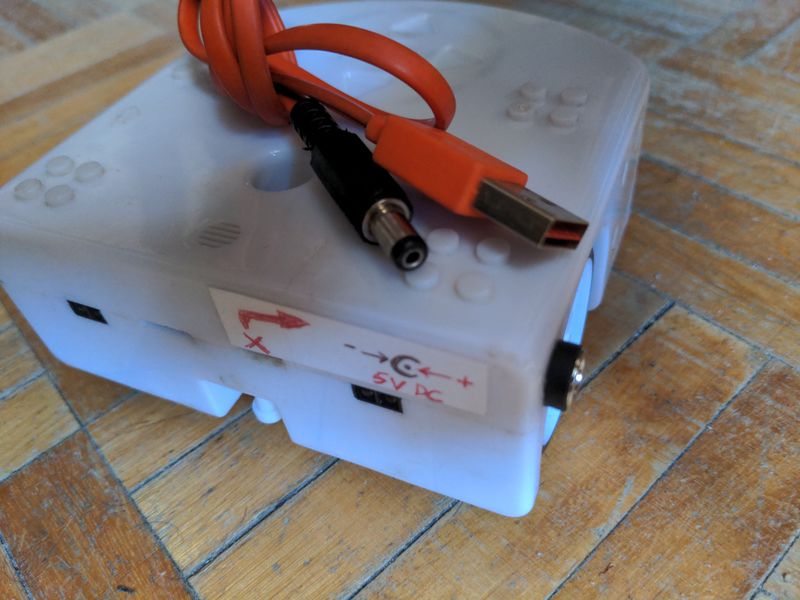

- Identifier la modification pour éviter aux autres des erreurs de branchements à l'avenir. On peut utiliser pour ça une étiquette et/ou d'un marqueur,
