L'éolienne

Auteur avatarOgier MAILLARD | Dernière modification 27/07/2020 par Nathanaël Latour

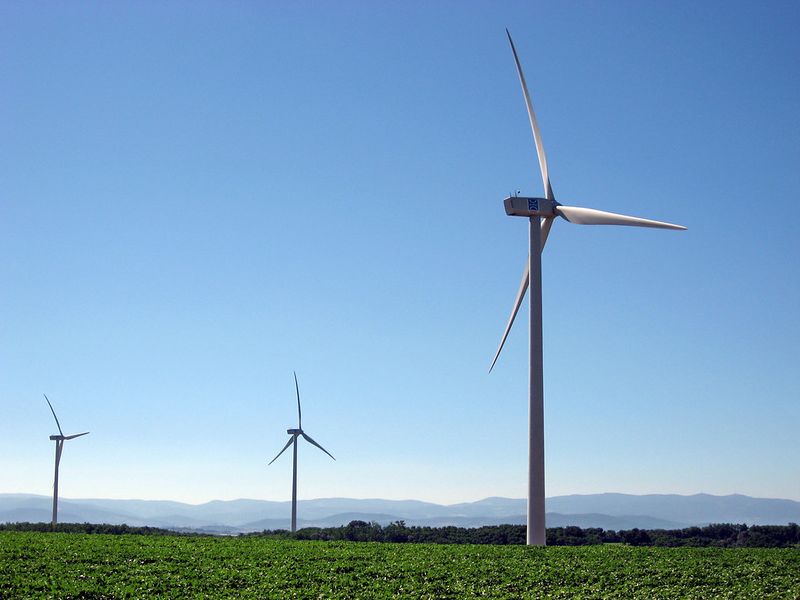

L olienne olienne.jpg
Comment fonctionne une éolienne pour générer de l'électricité ?
Licence : Attribution (CC-BY)

Étape 1 - Manipulation

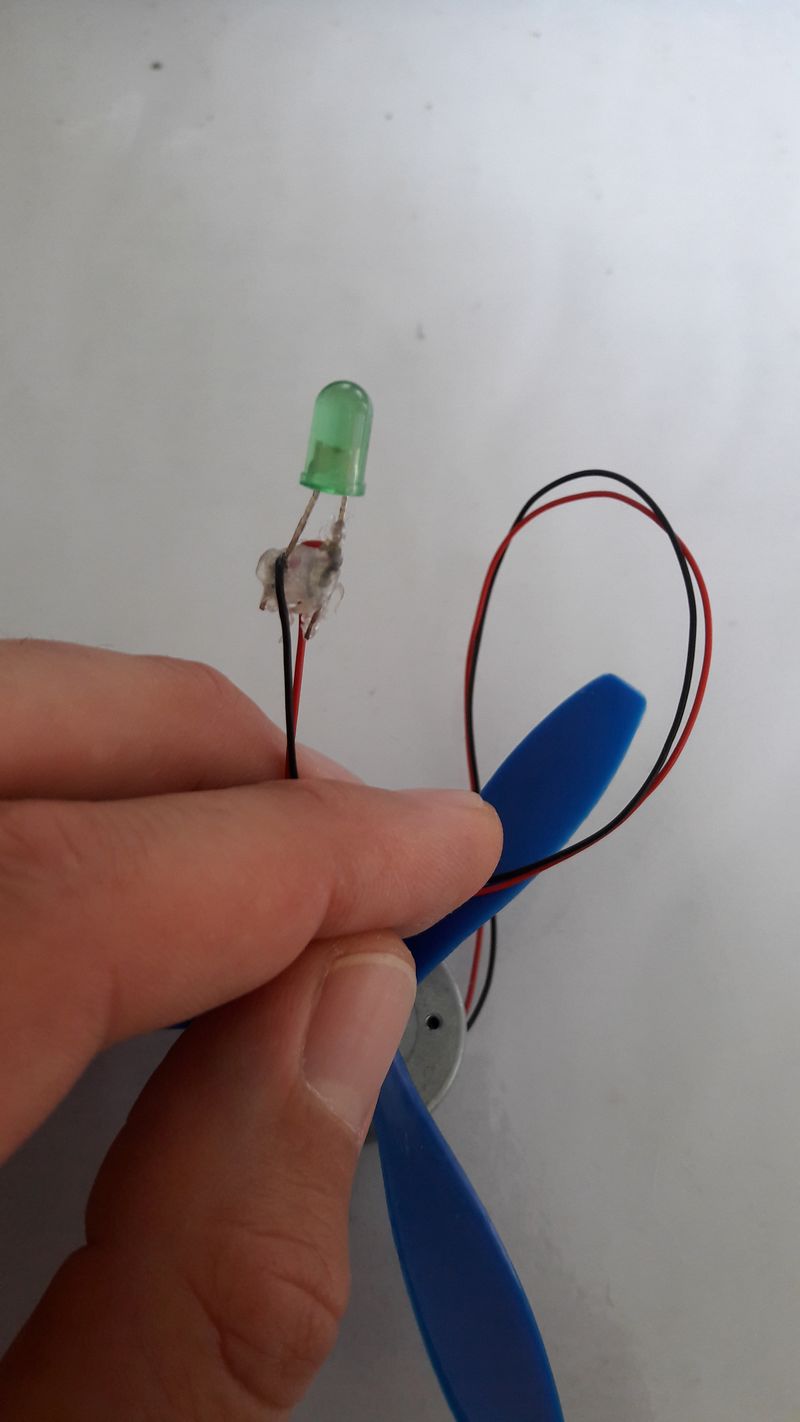

  • Relier chaque patte de la diode par un fil électrique, sur les bornes de l’alternateur
Attention à ce que la diode soit branchée dans le bon sens.
  • Installer l'hélice sur l'axe du moteur.
  • Souffler sur l'hélice.

Étape 2 -

Comment ça marche ?

Observations : que voit-on ?

Lorsque l'on souffle sur l'hélice, elle tourne et la diode s'allume.

Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?

La diode ne s'allume pas lorsque l'on souffle sur l'hélice ?

On inverse le branchement de la diode, le courant peut alors circuler dans la diode !

En effet, dans une diode, le courant électrique ne circule que dans un seul sens.

La diode ne s'allume toujours pas ? Il peut également arriver que la diode ne s'allume pas à cause de la trop faible vitesse de rotation de l'hélice.

Il est alors possible de retirer l'hélice et de faire tourner l'axe central du générateur avec ses doigts.

Explications

Lorsque l'on souffle sur l'hélice, elle tourne et permet alors au générateur de créer un courant électrique qui passe dans la diode. Ici l'alternateur joue le même rôle qu'une dynamo de vélo : s'il tourne suffisamment vite, il fabrique de l'électricité.

Plus d'explications

L'énergie de départ est le vent. On souffle sur l'hélice. L'hélice tourne et fait tourner l'axe du générateur, l'énergie du vent est alors transformée en énergie mécanique. Le moteur est utilisé comme une dynamo : il transforme cette énergie mécanique en énergie électrique en générant un courant qui traverse les fils électriques reliés à la diode. Celle-ci peut alors s'allumer si elle est connectée dans le bon sens du courant.


Applications : dans la vie de tous les jours

On commence à trouver des dynamos partout : dans les éoliennes mais aussi dans les radios à manivelle, les lampes de poche, etc...


Les éoliennes sont fabriquées de la même façon.

Elles possèdent, une grande hélice, un générateur et produisent de l'électricité de la même manière.

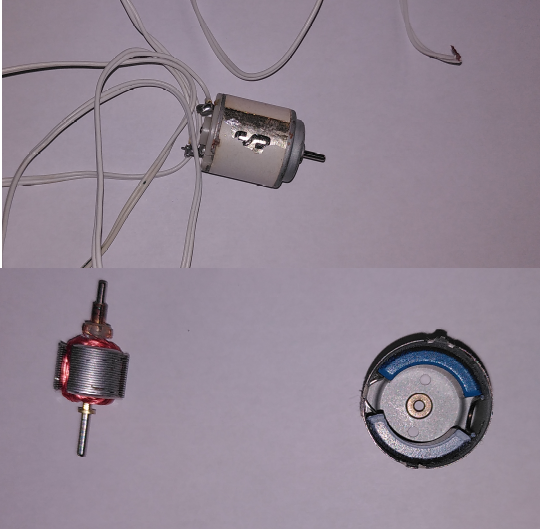

A l'intérieur de l'éolienne nous avons, un rotor (qui est un aimant) et un stator (une bobine de cuivre).

Le rotor tourne auprès du stator, ce qui entraîne une réaction électrique.


En effet, dans notre stator (le cuivre), il a y a ce qu'on appelle, des électrons (invisibles à l'oeil nu).

Ces électrons sont libérés par l'aimant qui tourne.

Lorsque les électrons se libèrent, cela crée : de l'électricité.

Éléments pédagogiques

Objectifs pédagogiques

- Comprendre qu'une force, comme source d'énergie peut générer de l'électricté

- Comprendre comment fonctionne une éolienne
