Boîte de jeu d'échec à ouverture Kinétique
Difficulté
Facile
Durée
1 jour(s)
Disciplines scientifiques
Mécanique, Physique
Introduction
Je vais vous présenter notre projet : une boîte de jeu d'échec à ouverture kinétique. Celle-ci à pour objectif d'être une boîte capable de stocker des pions d'échecs mais aussi de pouvoir jouer dessus tout en intégrant le mécanisme des "kinetic door".
- Matériel et outils
Clou
Un clou est une pièce métallique de forme allongée servant à fixer deux objets l'un à l’autre. Il est composé d’une extrémité plate, parfois élargie, nommée tête et d'un corps, se terminant par une forme pointue.
Colle
Colle
Bois
Planche en bois. Image de wikipedia Cleonard1973 / CC BY-SA (https://creativecommons.org/licenses/by-sa/4.0)
Roulement à bille
En mécanique, un roulement est un dispositif destiné à guider un assemblage en rotation, c'est-à-dire à permettre à une pièce de tourner par rapport à une autre selon un axe de rotation défini.

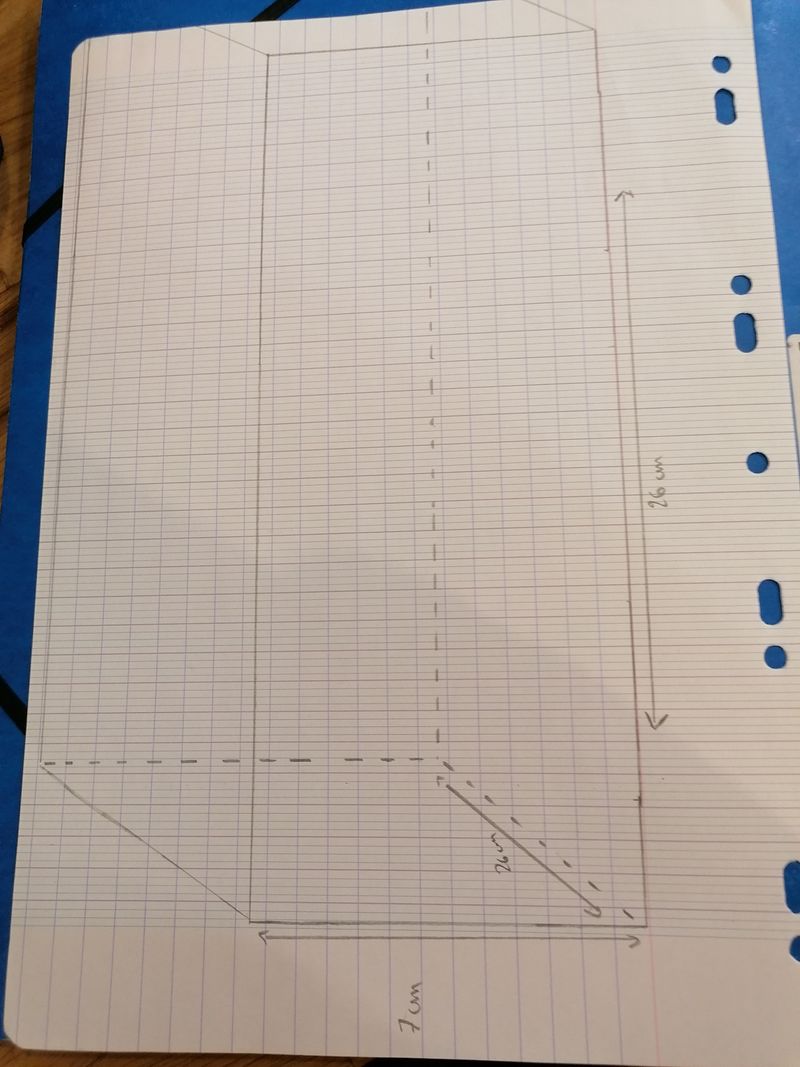

Étape 1 - Dessin sur la planche
Il s'agit de de prendre toute les mesures selon la taille voulue et selon votre planche .
Le but est de faire les premières esquisses et se donner une idée de la taille de la boîte.
Ici nous sommes sur une boîte de 26x26x7 cm (les 7cm sont pour la hauteur de la boîte)
Étape 2 - Découpe des planches
Il faut à présent découper les planches afin d'avoir les différentes pièces pour commencer l'assemblage .
On a donc :
-4 planches de 26x7cm
-2 planches de 26x26
Étape 3 - Ponçage
Il faut maintenant commencer le ponçage des différentes pièces afin d'avoir des côtés lisse pour éviter les échardes lorsque l'on passe les doigts dessus.
Étape 4 - Assemblage
Sûrement l'étape la plus délicate car il faut vraiment faire attention lors du montage à ce que les clou (ou vis) ne casse pas les planches.
Le but est de réaliser une boîte simple avec de la place pour faire le mécanisme de la "kinetic door".
On peut s'aider de colle pour fixer la planche du dessus.
Étape 5 - Mécanisme
Le but va être de mettre deux charnières de manière à obtenir la forme que l'on peux voir sur la photo.
Il faut faire cette pièce deux fois afin d'avoir le mécanisme.
Il faut après fixer la pièce de manière a avoir une rotation sur les bords de la boîte.
Enfin sur le triangle le plus petit, il va falloir coller deux rondelles afin que , lorsque celles-ci sont proches, on puisse faire passer un clou que l'on aura tordu en guise de poignée.
Étape 6 - Fin
La boîte est fini. Il suffit juste de prendre le clou tordu et de soulever les deux planches en passant pas les rondelles afin d'ouvrir la boîte.
Comment ça marche ?
Observations : que voit-on ?
Lorsque l'on soulève le clou, celui-ci emporte l'ensemble avec lui et avec le système de charnière les bords vont de plier et permettre l'ouverture de la boîte.
Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?
-Un mauvais tracer
-Une mauvaise découpe
-Destruction des planches lors de l'assemblage
Applications : dans la vie de tous les jours
C'est une boîte de jeu d'échec donc lorsque l'on a envie de jouer on à juste à sortir la boîte et commencer le jeu
Vous aimerez aussi
Kinetic Door (à rechercher sur Google)
Éléments pédagogiques
Objectifs pédagogiques
Cette expérience peut permettre d'appréhender un système de rotation un peu plus complexe que celui d'une porte classique par exemple.
Pistes pour animer l'expérience
Un tournoi d'échecs
Sources et ressources
