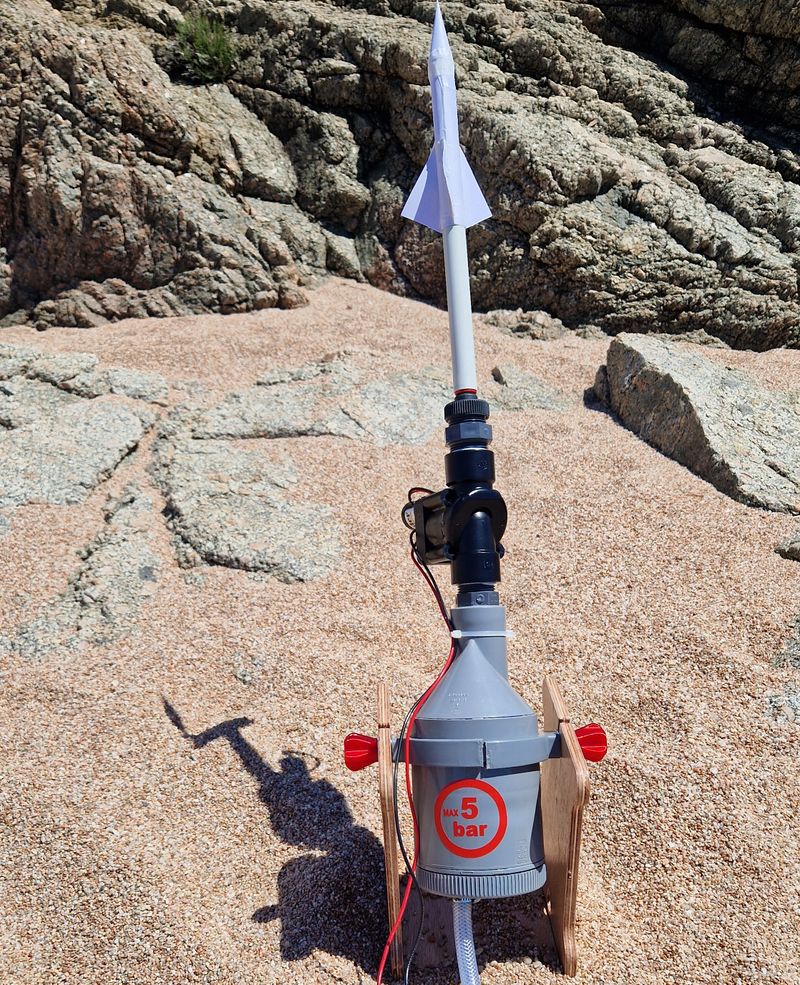

Des fusées sans eau réalisées à l'aide de feuilles de papier et de scotch. Des fusées légères à la retombée
Difficulté
Technique
Durée
2 jour(s)
Disciplines scientifiques
Electricité, Science de la matière, Mécanique, Physique
Introduction
Vous n’avez pas de bouteille de boisson gazeuse, pas de terrain suffisamment dégagé, pas d’eau, vous allez quand même pouvoir lancer des fusées !
Ces bases et ces fusées sont issues de diverses rencontres et ressources : Michel Trouillet au Festiventu à Calvi au début des années 2000, lançait des fusées à l’aide d’un assemblage de tubes pvc, dans lequel il insérait une pastille de plastique pour retenir l’air. Quand la pastille explosait la fusée décollait. Mais ce système ne permettait pas de prévoir précisément le moment du décollage, de contrôler le lancement, la pression.
Quelques années plus tard, une vidéo du LabFab présentait un modèle inspiré de celui de Make qui utilisait une électrovanne comme déclencheur et permettait de contrôler le décollage. François Herzig d’Activa Sciences a également développé une base de ce type.
- Matériel et outils
Contreplaqué
[[File:]]
Contreplaqué
Boîte en plastique
[[File:]]
Boîte en plastique
Vis zinguée
Ces vis de couleur argentée brillante sont en acier recouverte d'une fine couche de zinc pour les protéger de la corrosion. À ne pas confondre avec les vis bichromatée, traitée avec du chrome III, de couleur dorée.
Tube de PVC
Tube étanche et solide fabriqué en Polychlorure de vinyle.
Imprimante 3D
L'impression 3D ou impression tridimensionnelle est l’appellation « grand public » des procédés de fabrication de pièces en volume par ajout ou agglomération de matière.
Colle
Colle
Téflon
Le téflon de plomberie est un ruban qui permet de rendre étanche à l'eau une jonction entre deux objets faisant circuler de l'eau. Par exemple entre une canalisation et un robinet.
Tuyau
Cylindre creux
Pile 9V
Pile rechargeable Varta 200mAh, 9V, rectangulaire 2,65 x 4,85 x 1,75 cm
Câble de Connexion
Les câbles de connexion servent à créer rapidement des liaisons électriques sur des platines de prototypage sans avoir besoin de faire des soudures.
Bouton poussoir
Un bouton (ou bouton poussoir) est un coupe-circuit mécanique (un interrupteur).
Papier
Le papier (du latin papyrus) est une matière fabriquée à partir de fibres cellulosiques végétales. Il se présente sous forme de feuilles minces et est considéré comme un matériau de base dans les domaines de l’écriture, du dessin, de l’impression, de l’emballage et de la peinture. Il est également utilisé dans la fabrication de composants divers, comme les filtres.
L’histoire du papier remonte à l’Antiquité. Le papier porteur d’un message le plus ancien connu à ce jour date de l’an 8 av. J.-C. et a été trouvé en Chine.
Scotch
Scotch transparent
Paire de ciseaux
Outil tranchant qui permet de couper divers matériaux.
Mètre
[[File:]]
Un mètre qui te permettra de mesurer des distances plus grandes
Scie
Une scie est un outil à une lame dentée en acier trempé, destinée à couper des matériaux tels que le bois, la pierre, les métaux... Elle est actionnée par divers moyens tels que la force musculaire, l'électricité ou l'eau.
Lime
Une lime est un outil servant à usiner la matière. Une lime travaille par arrachement de petits morceaux du matériau, le travail s'effectue généralement en de multiples passages de la lime sur la pièce à usiner.
Papier de verre
Le papier de verre, papier émeri, papier abrasif, appelé aussi papier sablé au Canada1, est un papier à la surface duquel est fixé un matériau abrasif. Il est utilisé pour polir la surface de divers matériaux comme le bois, les métaux ou la pierre afin de permettre de les peindre, de les coller ou de les assembler.
Clé
Une clé est le nom donné en mécanique à des outils, généralement en matière rigide et tenus à main, au moyen desquels un opérateur serre ou desserre, visse ou dévisse, maintient ou enlève, monte ou démonte diverses pièces de montage, à commencer par des boulons, écrous, vis, chevilles, voire essaie de maintenir en place ou d'ôter des pièces de mécanisme parfois entier.
Tournevis
Un tournevis est un outil de poing utilisé entre autres pour l'insertion et le retrait des vis dans les matériaux. Le tournevis motorisé s'appelle une visseuse, celle-ci est le plus souvent « sans fil ».
Le tournevis, de nos jours, est conçu pour visser des vis à petite échelle mais détient une multitude de fonctions secondaires dont la principale est peut être l’ouverture des pots de peinture. Cette fonctionnalité est réservée intégralement au tournevis de type plat. En effet, elle est diffusée au point que certaines compagnies de production de pots de peinture suggèrent sur leur mode d’emploi d’ouvrir le couvercle à l’aide d’un tournevis plat. D’autres fonctions secondaires incluent : le levier multi-usages (pot de confiture), un presse papier, un outil de défense contre un agresseur, un gratte peinture.[
Perceuse
Une perceuse ou foreuse est un outil qui sert à percer ou tarauder des trous dans différents matériaux à l'aide de forets. Les perceuses modernes sont l'aboutissement de plusieurs siècles de technologie. Les vilebrequins sont apparus dans les ateliers de menuisiers et chez les charpentiers vers le XVe siècle. Les perceuses manuelle à engrenage datent du XIXe siècle, et c'est vers la fin du XIXe siècle que sont apparues les premières perceuses électriques.
Foret
Un foret ou une mèche est un outil qui sert à faire ou usiner des trous, le plus souvent avec une perceuse version moderne de la chignole.
Pince
Une pince est outil servant à tenir un objet en le maintenant serré entre ses mâchoires. L'intérêt d'un tel outil est de faire subir une contrainte mécanique importante à un objet ou de tenir un objet impossible à prendre avec les mains. On peut également s'en servir pour couper des matériaux.
Fer à souder
Un fer à souder, ou plus précisément un fer à braser, est un outil chauffant permettant de réaliser une opération de brasage. L'usage courant du fer à souder se fait dans le domaine du montage de composants électroniques.
Découpe vinyle
Un découpe vinyle est une machine, contrôlée par ordinateur, qui découpe différentes formes et lettres dans de fines feuilles plastifiées autocollantes (les vinyles), selon une image vectorielle du résultat attendu.
Pompe à vélo avec manomètre
A l'intérieur de la pompe se trouvent le piston et les valves d'entrée et de sortie d'air. En tirant sur la poignée, le piston se lève et permet l'entrée de l'air. En la poussant, le piston envoie l'air vers la sortie d'air.
Étape 1 - Choisir une électrovanne
Les électrovannes sont utilisées pour l’irrigation, pour les laves-linges et lave-vaisselle… dans la plus part des appareils qui nécessitent un contrôle du débit d’un fluide (air, eau …).
Elles peuvent donc être achetées ou récupérées.
Les électrovannes pour l’irrigation se trouvent facilement en magasin de bricolage (15 à 30€). Celles qui sont dotées d’un réglage du débit sembles moins intéressantes pour notre usage. Au delà de 3 bar sur celles qui ont étés testées l’air sort par saccades (marque Hunter).
Les électrovannes pour l’électroménager sont plus faciles à récupérer ou moins chères. Dans cette page vous verrez des électrovannes comme on peut trouver dans les fontaines à eau ou les lave-vaisselle.
Le choix de l’électrovanne aura une influence sur :
- Les diamètres des raccords à utiliser leurs types : filetage ou cannelure.
- Les caractéristiques du circuit électrique de déclenchement. Elles peuvent avoir des positions normalement fermée ou ouverte. Elles fonctionnent avec différentes tensions : 9, 12, 24v.
Des vannes pneumatiques, qui s’ouvrent par action mécanique ou électrique, peuvent également être utilisées. Les fusées développées par airrocketworks (voir lien en bas de page) utilisent ce type de composant. Les modèles mécaniques permettent de se passer d’alimentation électrique. Il faudra utiliser des composants (tuyau, raccords) pneumatiques pour le circuit.
