Item:Capteur de particules SDS011


Item-Capteur de particules SDS011 ar-capteur-de-qualite-de-l-air-sds011-27929.jpg

Capteur de particules SDS011

Capteur basé sur un laser SDS011 PM2.5/PM10 permettant de tester avec précision et fiabilité la qualité de l'air

20EUR (€)


Description longue

Principe:

Ce capteur est basé sur un laser SDS011 PM2.5/PM10 permettant de tester avec précision et fiabilité la qualité de l'air.

Ce laser fiable, rapide et précis mesure le taux de particules dans l'air compris entre 0,3 et 10 µm.

Il communique avec un microcontrôleur compatible via une sortie UART.

Le capteur est livré sans cordon de raccordement mais peut être utilisé avec des cordons de prototypages M/F par exemple.

Une librairie Arduino sous licence GPL est disponible en téléchargement .

Librairie Nova_SDS011 Sensor

Le capteur SDS011 peut également être utilisé sur un PC via un convertisseur USB vers UART TTL inclus.


Caractéristiques :

Alimentation: 4,7 à 5,3 Vcc
Consommation:
- au travail: 70 mA ±10mA
- au repos: < 4 mA
Plage de mesure: 0 à 999,9 µg/m³
Résolution: 0,3 µg/m³
Fréquence d'échantillonage: 1 Hz
Température de service: -10 à 50 °C
Humidité de service: 70 % RH maxi
Pression atmosphérique: 86 KPa à 110 KPa
Dimensions: 71 x 70 x 23 mm


Bibliothèque :

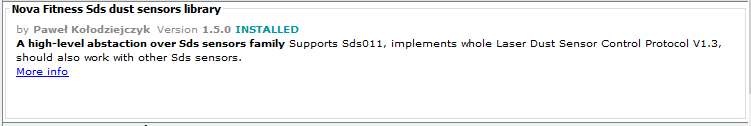

Item-Capteur de particules SDS011 Sensor.png
Pour utiliser facilement ce capteur, nous vous conseillons d'utiliser la bibliothèque sds-dust-sensors-arduino-library que vous trouverez ici, en cliquant sur ce lien


Câblage

Item-Capteur de particules SDS011 Dust sensor .jpg

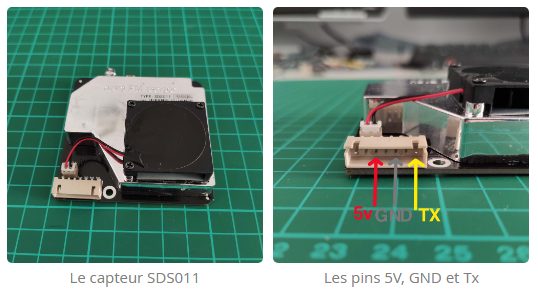

Item-Capteur de particules SDS011 Branchements.png
Item-Capteur de particules SDS011 IMG 20201210 121324 resized 20201210 121436561.jpg


Code Minimal

Avant le Setup Importation de la bibliothèque #include "SdsDustSensor.h"
Création de l’objet int rxPin = D5;

int txPin = D6;

SdsDustSensor sds(rxPin, txPin);

Dans le Setup Démarrage de l’objet Serial.begin(9600);

sds.begin();

Dans le Loop Utilisation PmResult pm = sds.readPm();

Serial.print("PM2.5 = ");

Serial.print(pm.pm25);

Serial.print(", PM10 = ");

Serial.println(pm.pm10);

Astuce: il est possible RX et TX soient inverser, dans ce cas il vous suffit d'inverser D5 et D6 dans votre code.

Exemple


 1 #include "SdsDustSensor.h"
 2
 3 int rxPin = D5;
 4 int txPin = D6;
 5 SdsDustSensor sds(rxPin, txPin);
 6
 7 void setup() {
 8
 9   Serial.begin(9600);
10   sds.begin();
11
12   Serial.println(sds.queryFirmwareVersion().toString());
13   Serial.println(sds.setActiveReportingMode().toString());
14   Serial.println(sds.setContinuousWorkingPeriod().toString());
15 }
16
17 void loop() {
18
19   PmResult pm = sds.readPm();
20   if (pm.isOk()) {
21     Serial.print("PM2.5 = ");
22     Serial.print(pm.pm25);
23     Serial.print(", PM10 = ");
24     Serial.println(pm.pm10);
25     Serial.println(pm.toString());
26   }
27   else {
28     Serial.print("Could not read values from sensor, reason: ");
29     Serial.println(pm.statusToString());
30   }
31
32   delay(500);
33 }
