POOCL (Pool / Pocl) est à destination des usagers de la piscine Judaïque de Bordeaux. Celui-ci se dispose à l’entrée. Via la sémantique de la piscine, le pocl s’inspire des lignes d’eau qui définissent les couloirs de nages. Cela démontre plus ou moins la fréquentation de la piscine grâce à la rotation des bandes internes. Si les couloirs de nages sont pleins, ils induisent une forte fréquentation, s’ils sont aérés, ils indiquent que la piscine est plus dégagée. Ainsi, l’utilisateur tourne le curseur du bouton vers l’horaire qui l'intéresse, cela permet de visualiser les données de fréquentation pour les prochaines heures. Les usagers peuvent anticiper les horaires les plus propices pour nager tranquillement. Ainsi, Pool vise à rendre les données compréhensibles d’un coup d'œil, afin d’améliorer l'expérience des usagers en leur permettant d’éviter les heures d’affluence.
Difficulté
Technique
Durée
2 jour(s)
Disciplines scientifiques
Arduino, Informatique, Electricité, Mécanique
Étape 1 - Découpe des feuilles à la laser.
Découpe du papier pour les 2 parties centrales cylindriques : papier bleu (voir fichier ci-joint)
Découpe laser du papier épais pour la boîte contenant le système mécanique
Découpe du papier pour la structure externe : cadre blanc et fond en papier métallique.
Étape 2 - Impression 3D
Lancer l'impression de la pièce extérieur et de l'hélice du servo - moteur ( Utiliser de préférence du pla Bleu)
Pour le plus petit cylindre il sera nécessaire de récupérer le fichier du plus grand et de diminuer la dimension en rajoutant un support permettant d'accueillir la pièce de fixation du servo - moteur )
Erreur lors de la création de la miniature : /usr/bin/xvfb-run: 184: /usr/bin/xvfb-run: lib/3d2png/3d2png.js: Permission denied
Erreur lors de la création de la miniature : /usr/bin/xvfb-run: 184: /usr/bin/xvfb-run: lib/3d2png/3d2png.js: Permission denied
Étape 3 - Codage
qLogiciels Tony et Micro Python, les ingénieurs informatique ont pu réaliser le codage pour l'objet : codage des données de fréquentation des piscines de bordeaux métropole en heure.
Étape 4 - Assemblage

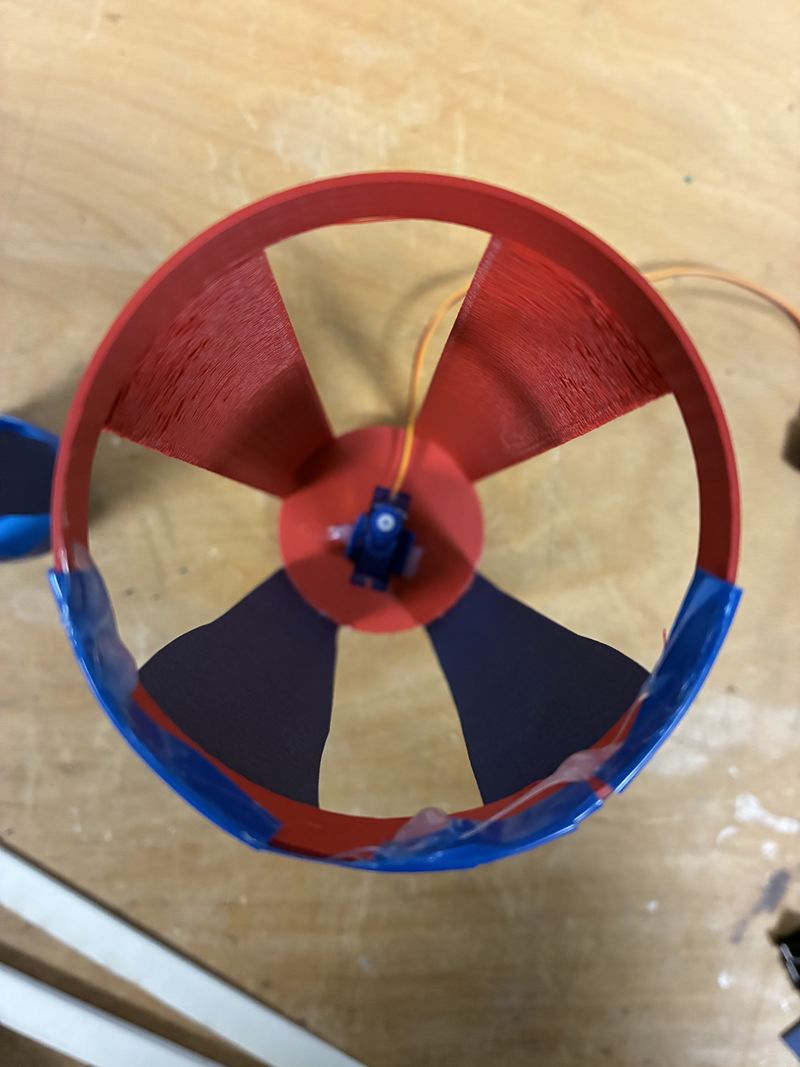

Fixer le servo - moteur à l'aide de vis au centre du plus grand cylindre.
Installer la carte électronique à l'intérieur du système ainsi que le bouton permettant de sélectionner l'horaire.
Installer les bandelettes découpés à la laser sur le contour de nos 2 cylindre.
Fixer le plus petit cylindre au servo moteur.
Finaliser les branchement.
