Rubans de led ludiques

Auteur avatarAntony Le Goïc-Auffret | Dernière modification 18/12/2020 par Antonydbzh

Rubans de led ludiques ledvertespres.gif
Cette activité permet de comprendre l'utilisation des rubans à led avec arduino.
Licence : Attribution (CC-BY)

Introduction

Les rubans à led font partie des incontournables de l'Arduino ! Lumineux, joyeux, réjouissants, ils ravissent les bricoleurs et bricoleuses en herbe.
  • Fichiers

Étape 1 - Réunissez le matériel nécéssaire

Liste du matériel :

  • 1 ruban à led.
  • 1 arduino
  • Des câbles dupont
  • Un câble USB pour se connecter à l'ordinateur
  • Un ordinateur !!!

Ne prenez pas un ruban à led trop long car il consommerait trop de courant.




Étape 2 - Installez la bibliothèque "Adafruit Néopixel"

Pour cela, c'est la méthode classique :

Cliquez sur "Croquis->Inclure une bibliothèque->Gérer les bibliothèques"


Puis faire une recherche avec "Néopixel".


Clique sur "Installer" la bibliothèque Adafruit Néopixel

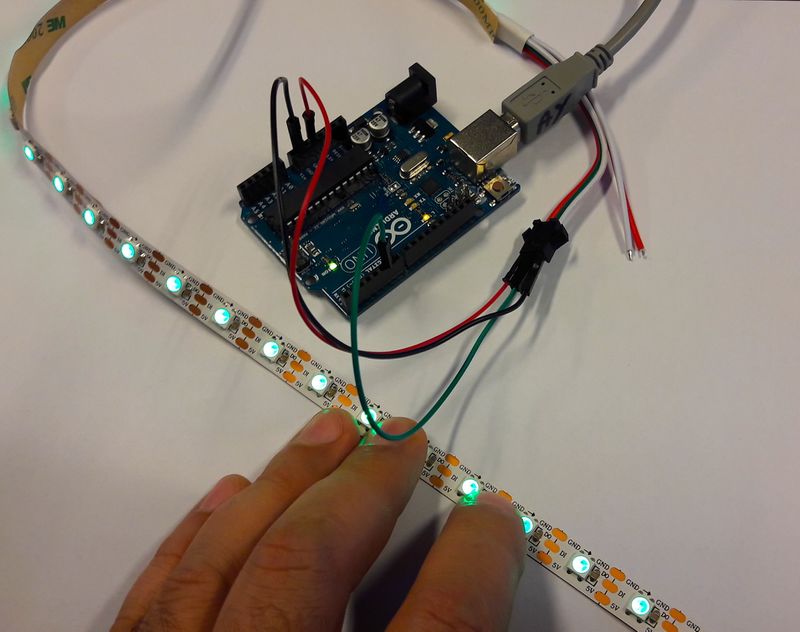

Étape 3 - Connectez les éléments

Le ruban à led possède trois broches :

  • L'alimentation à relier au +5V de l'Arduino.
  • Le GND (masse ou terre) à relier au GND de l'Arduino.
  • Le Din pour Data In (l'entrée des données de pilotage du ruban) à connecter à la broche de l'Arduino dans le cas de notre programme.

Notez que vous pouvez connecter plusieurs rubans à led à un même Arduino. Attention cependant à la puissance consommée par les leds.



Étape 4 - Jouez avec le programme

Dans l'onglet "fichiers" près de la liste du matériel, vous trouverez deux programmes qui gèrent le ruban à led.


Ces programmes sont documentés et vous permettent de configurer vos rubans à led comme vous le souhaitez.

Pour tester avec un ESP8266, c'est le fichier nommé : Rubans_de_led_ludiques_tutoLED-ESP8266-201206neopixelK2000.ino
