Comment faire clignoter une LED avec un Arduino ?
Difficulté
Facile
Durée
15 minute(s)
Sommaire
- 1 Introduction
- 2 Étape 1 - Téléchargez le logiciel Arduino sur le site de l'éditeur
- 3 Étape 2 - Installez le logiciel Arduino
- 4 Étape 3 - Branchez votre carte Arduino en USB
- 5 Étape 4 - Lancer le logiciel Arduino
- 6 Étape 5 - Branchez votre LED
- 7 Étape 6 - Chargez le programme "Blink" du logiciel Arduino sur la carte Arduino
- 8 Comment ça marche ?
- 9 Commentaires
Introduction
C'est le "Hello World" de l'Arduino, les premiers pas ! Cela permet de saisir les bases de la notion de circuit électronique et de la programmation.
- Matériel et outils
Arduino
Arduino, et son synonyme Genuino sont des micro-controleurs libres.
LED
LED signifie Light Emiting Diod (Diode Electro-Luminescente).
Logiciel Arduino
C'est le logiciel libre développé pour accompagner et programmer la carte Arduino

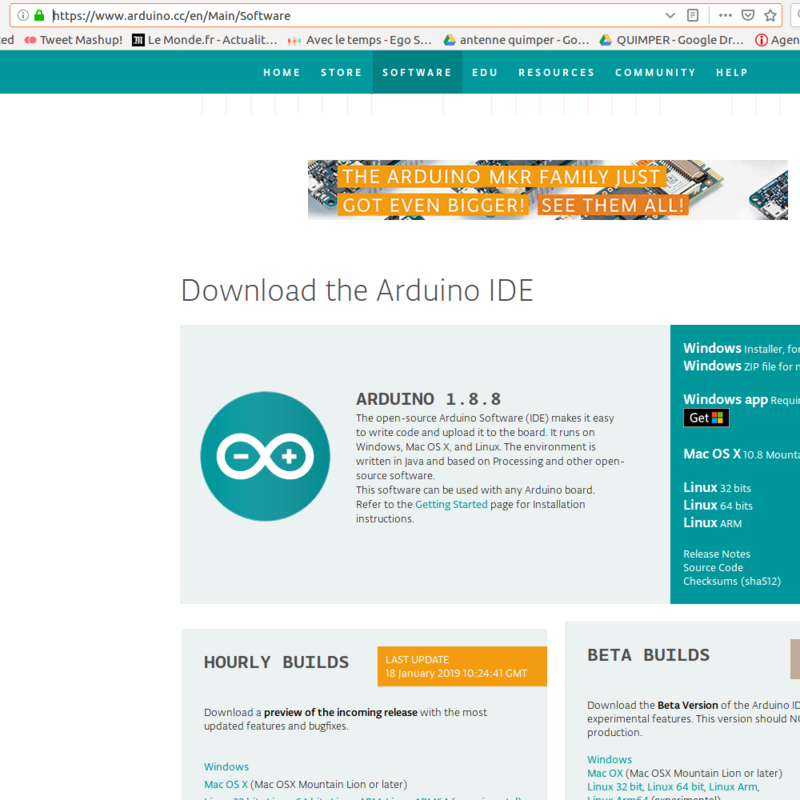

Étape 1 - Téléchargez le logiciel Arduino sur le site de l'éditeur
En suivant ce lien. À partir de Windows XP, MacOS X et les linux 32 bits.

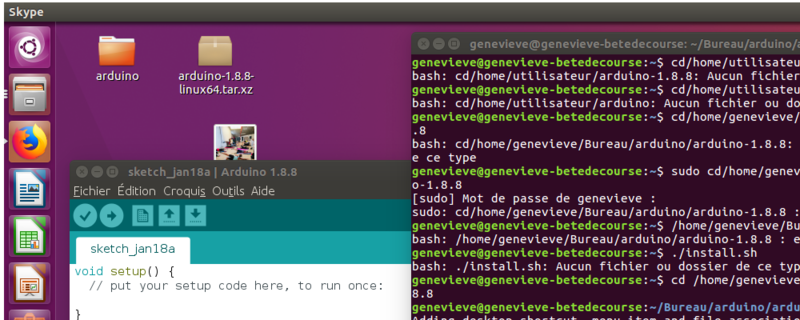

Étape 2 - Installez le logiciel Arduino
Sur Ubuntu 16.04 cela se fait en téléchargeant l'archive du logiciel, puis en la décompressant sur votre bureau (oui.) Ensuite vous la décompressez sur votre bureau (oui.) Puis vous lancez son installation ligne de commande.
Étape 3 - Branchez votre carte Arduino en USB
Côté Arduino le port USB est un peu bizarre, mais c'en est bien un ! Côté ordinateur, tout va bien, c'est comme d'hab.
Étape 4 - Lancer le logiciel Arduino
Sauf s'il s'est lancé tout seul comme un grand en détectant le branchement de la carte.

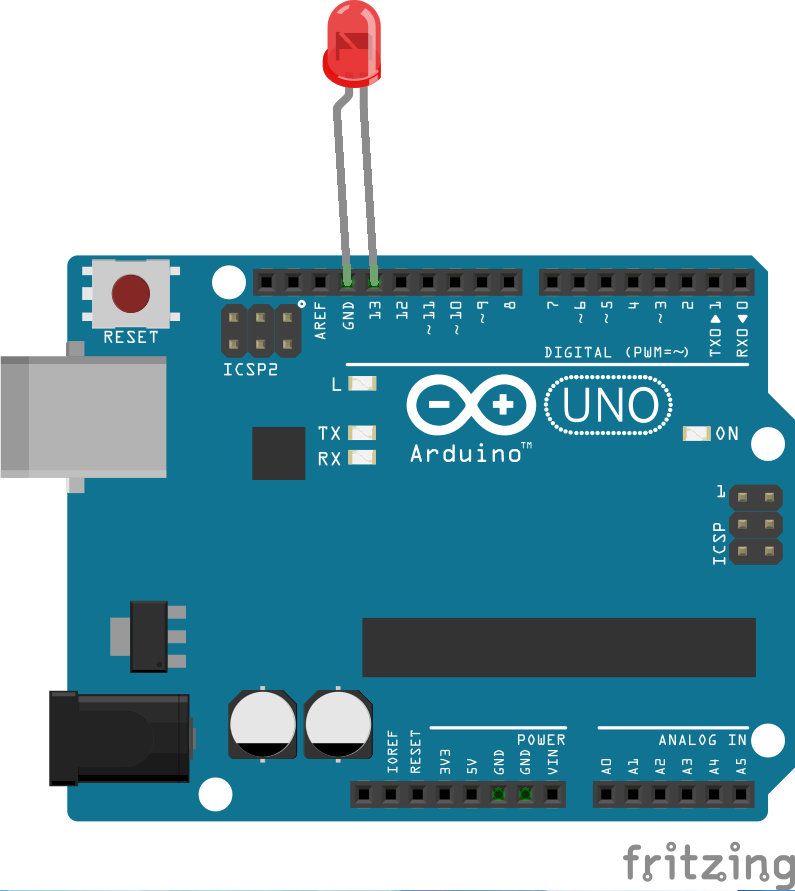

Étape 5 - Branchez votre LED
Mettez la patte "+" (la plus longue) dans la broche 13 de l'Arduino. Mettez la patte "-" dans la broche juste à coté nommée "GND", la "masse" de l'Arduino.
Étape 6 - Chargez le programme "Blink" du logiciel Arduino sur la carte Arduino
Comment ça marche ?
Observations : que voit-on ?
La LED Clignote ! Et la LED de la carte clignote de la même manière.
