Fabriquer une pile électrique

Auteur avatarOgier MAILLARD | Dernière modification 7/01/2021 par Nathanaël Latour

Comment peut-on produire de l’électricité avec un liquide et des pièces ?
Difficulté
Facile
Durée
15 minute(s)
Disciplines scientifiques
Chimie, Electricité, Science de la matière, Physique
<languages />
Licence : Attribution (CC-BY)

Introduction

Des pièces de 5 centimes d'euro, des rondelles de bricolage, un peu de carton et de vinaigre et nous voilà sur les traces de Volta !!

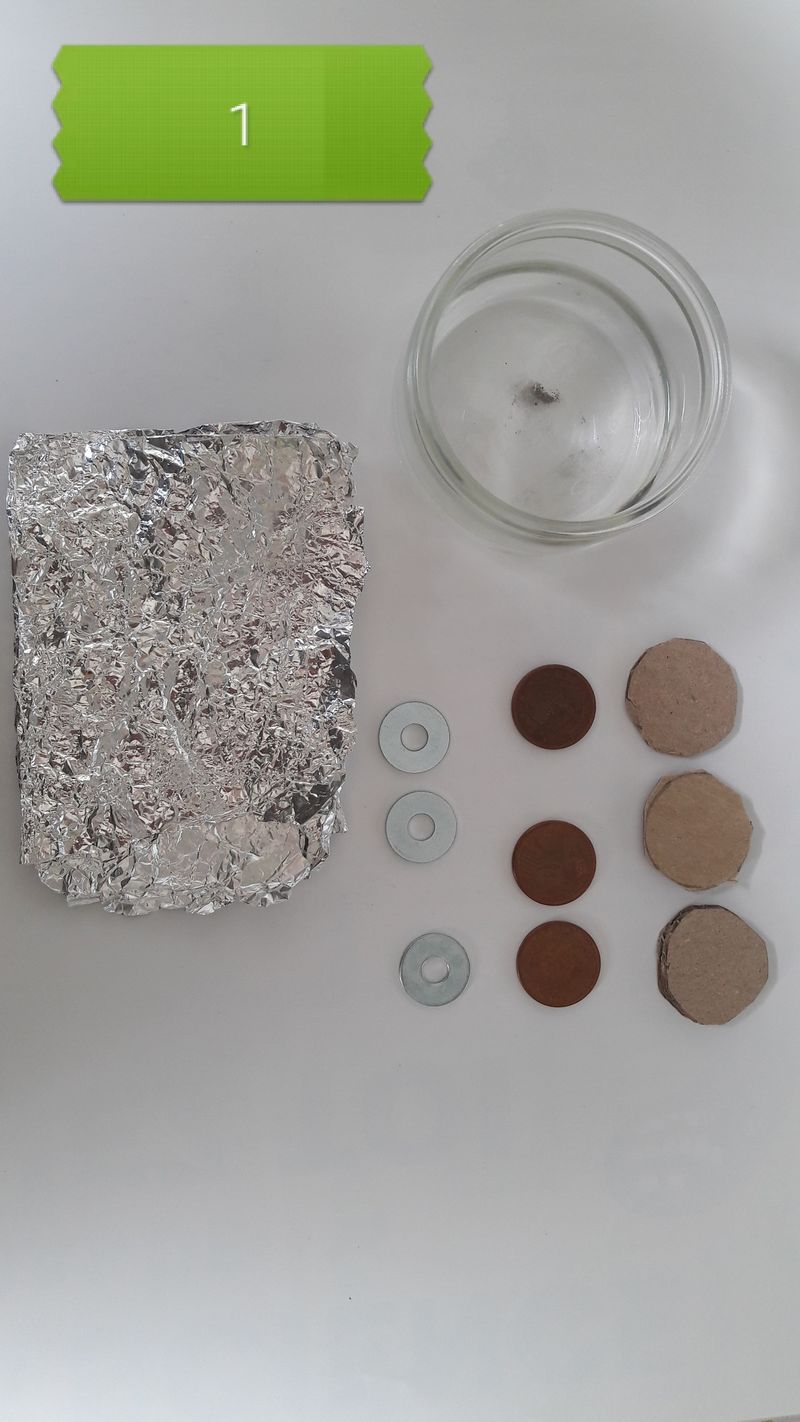

Étape 1 - Préparer le matériel

- Découper dans le carton 3 rondelles de la taille d'une pièce de 2 euros

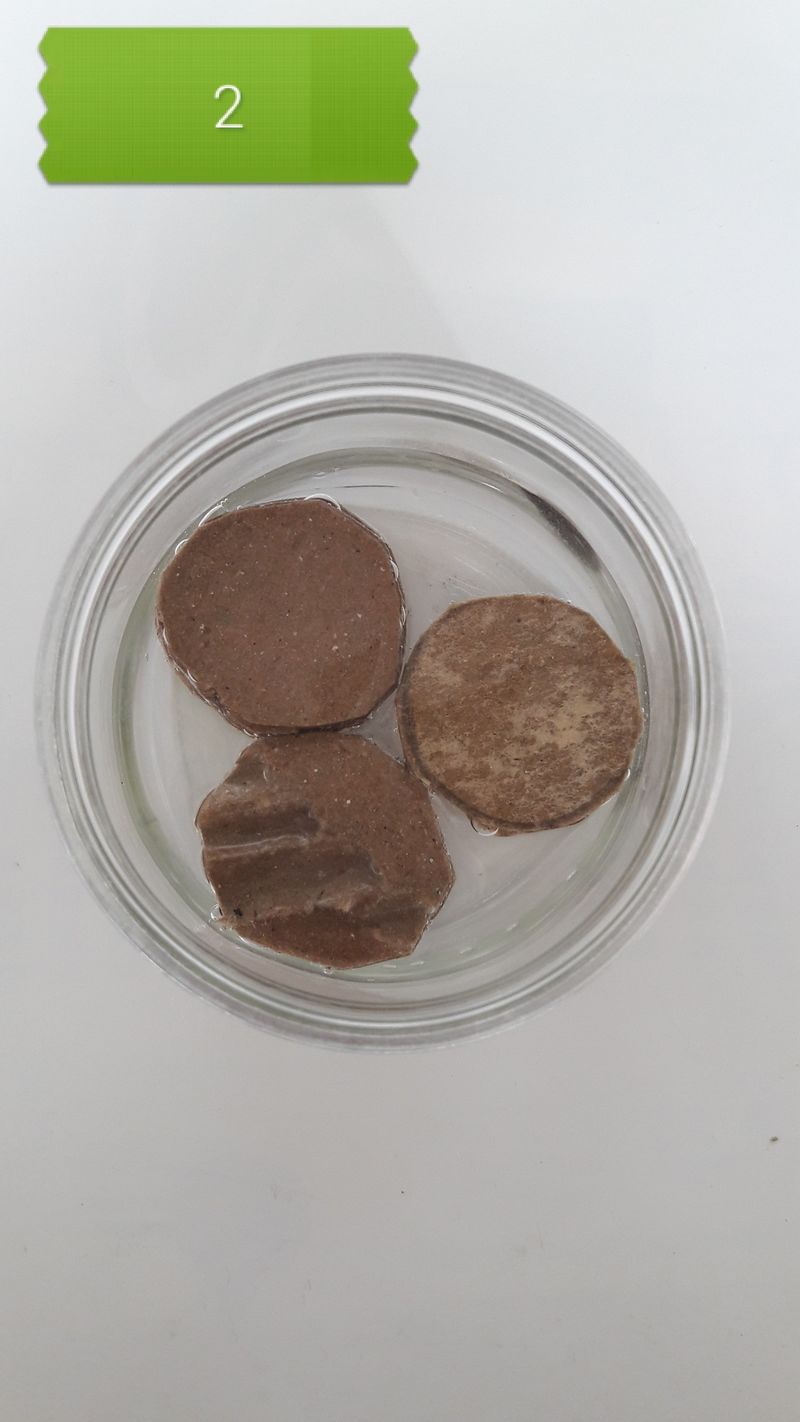

- mettre ces rondelles à tremper dans du vinaigre


- préparer 3 pièces de 5 cents d'euro

- préparer 3 rondelles de brocilage en zinc

- préparer la diode

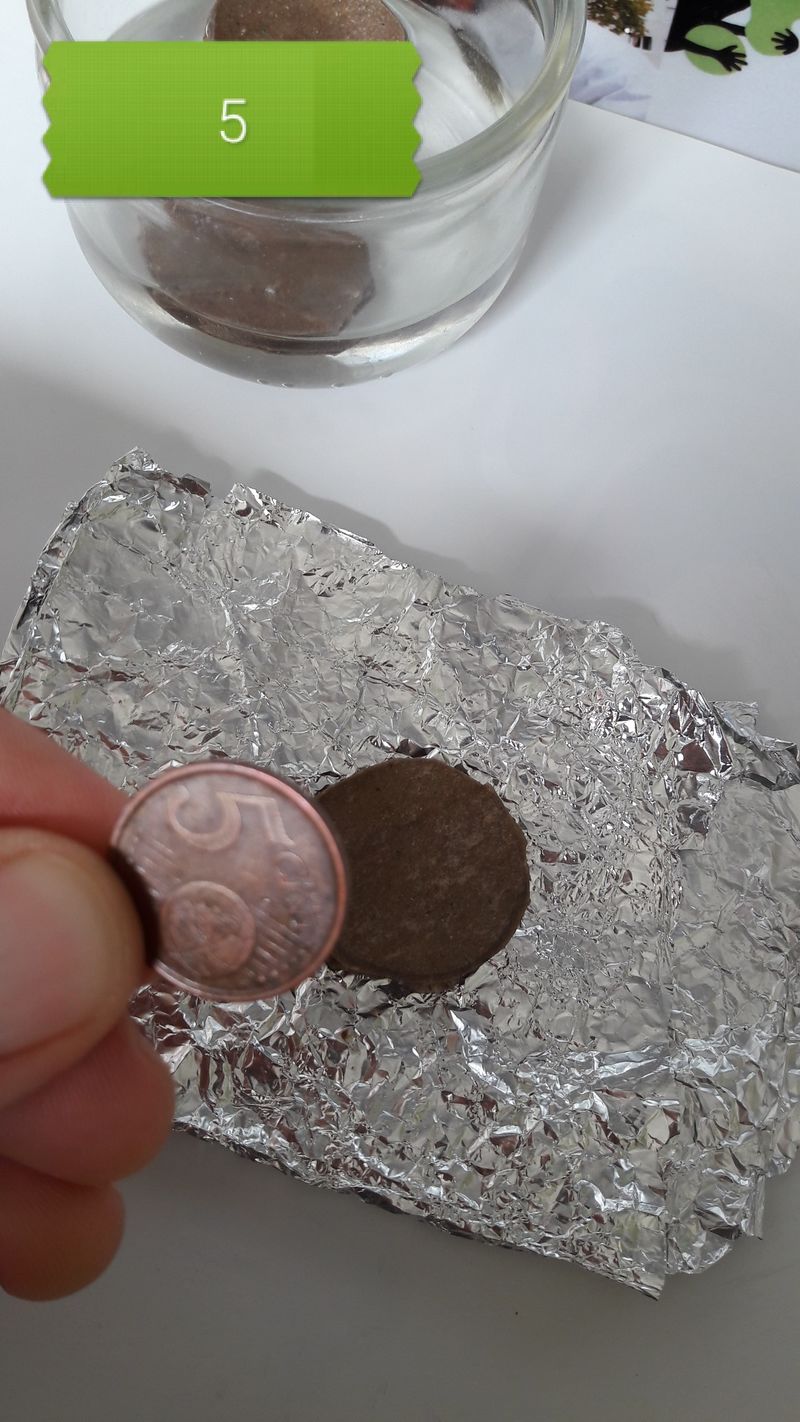

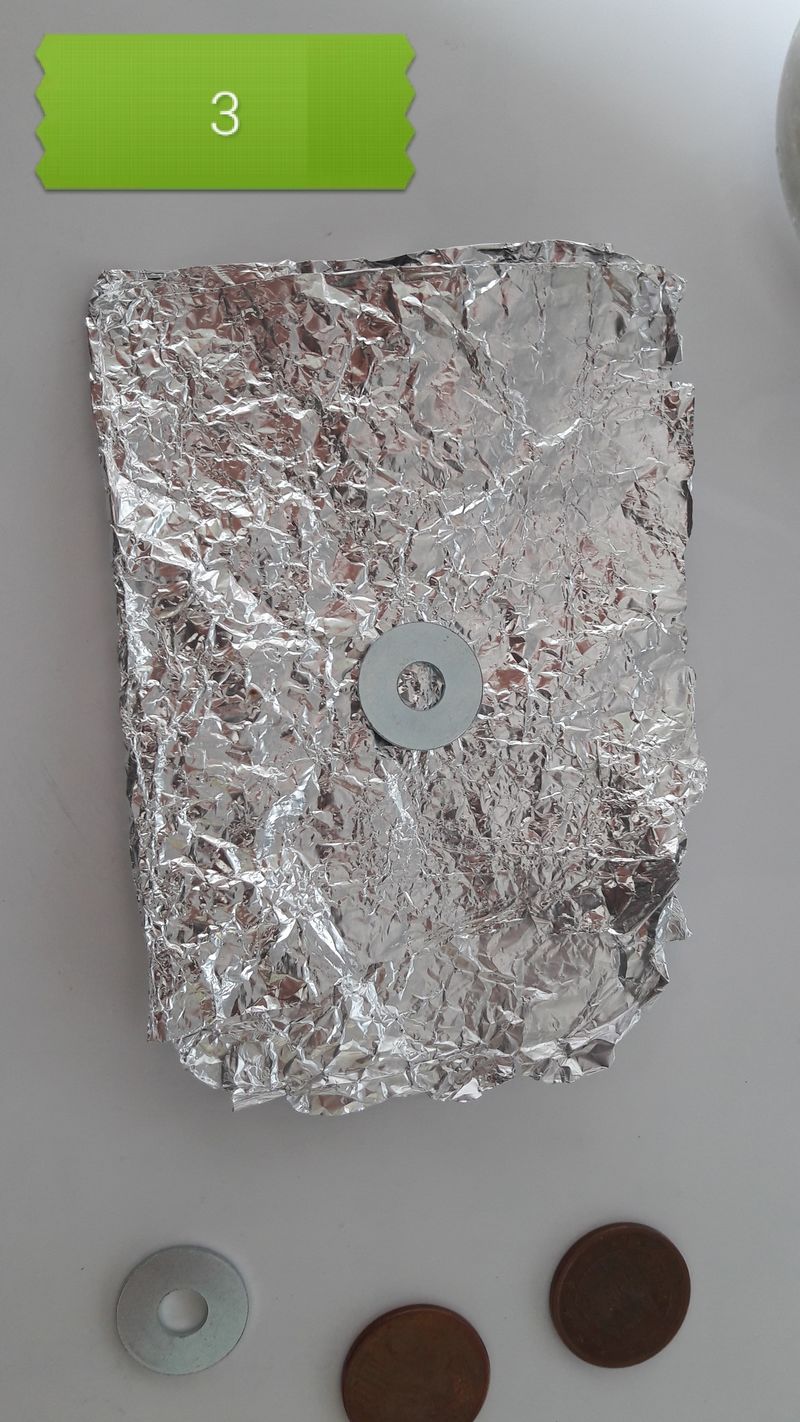

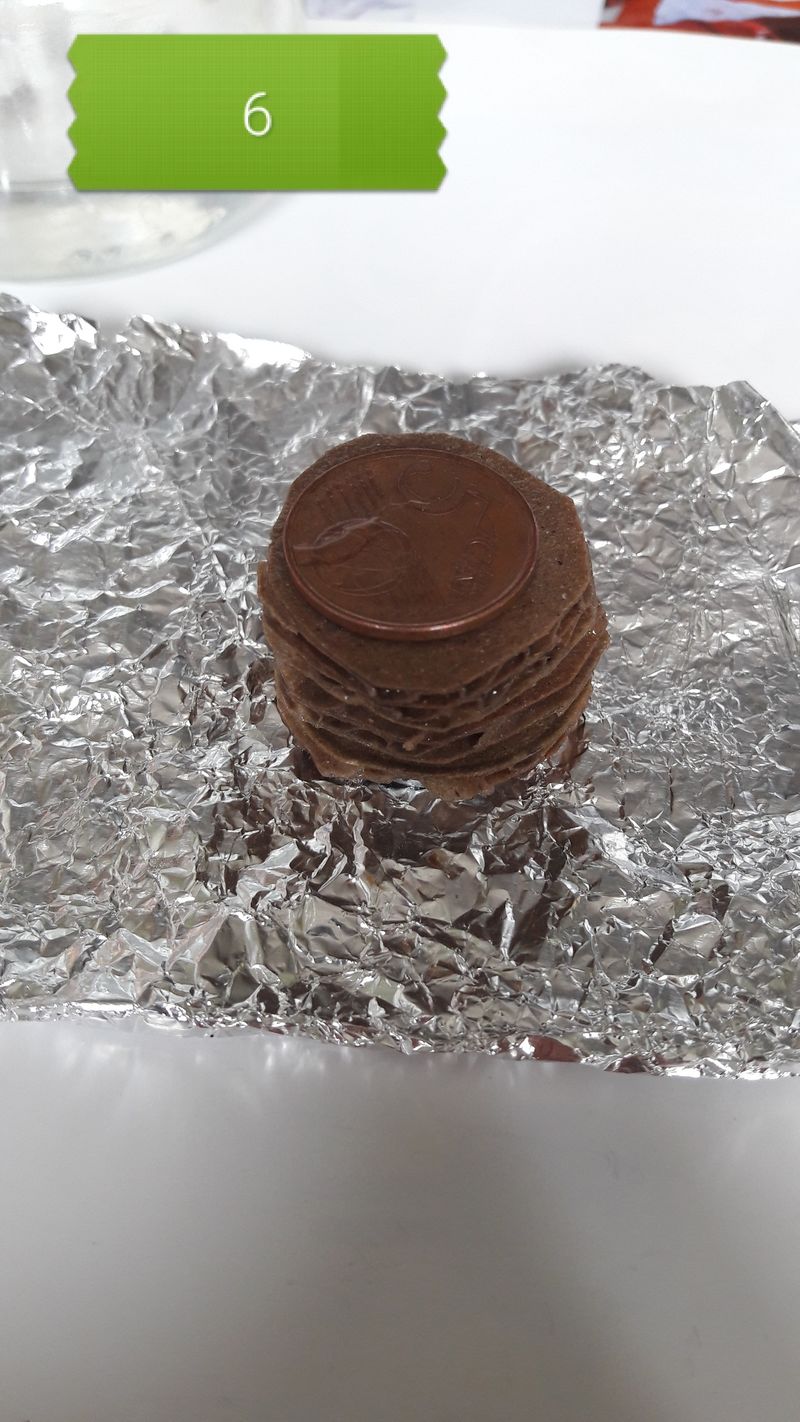

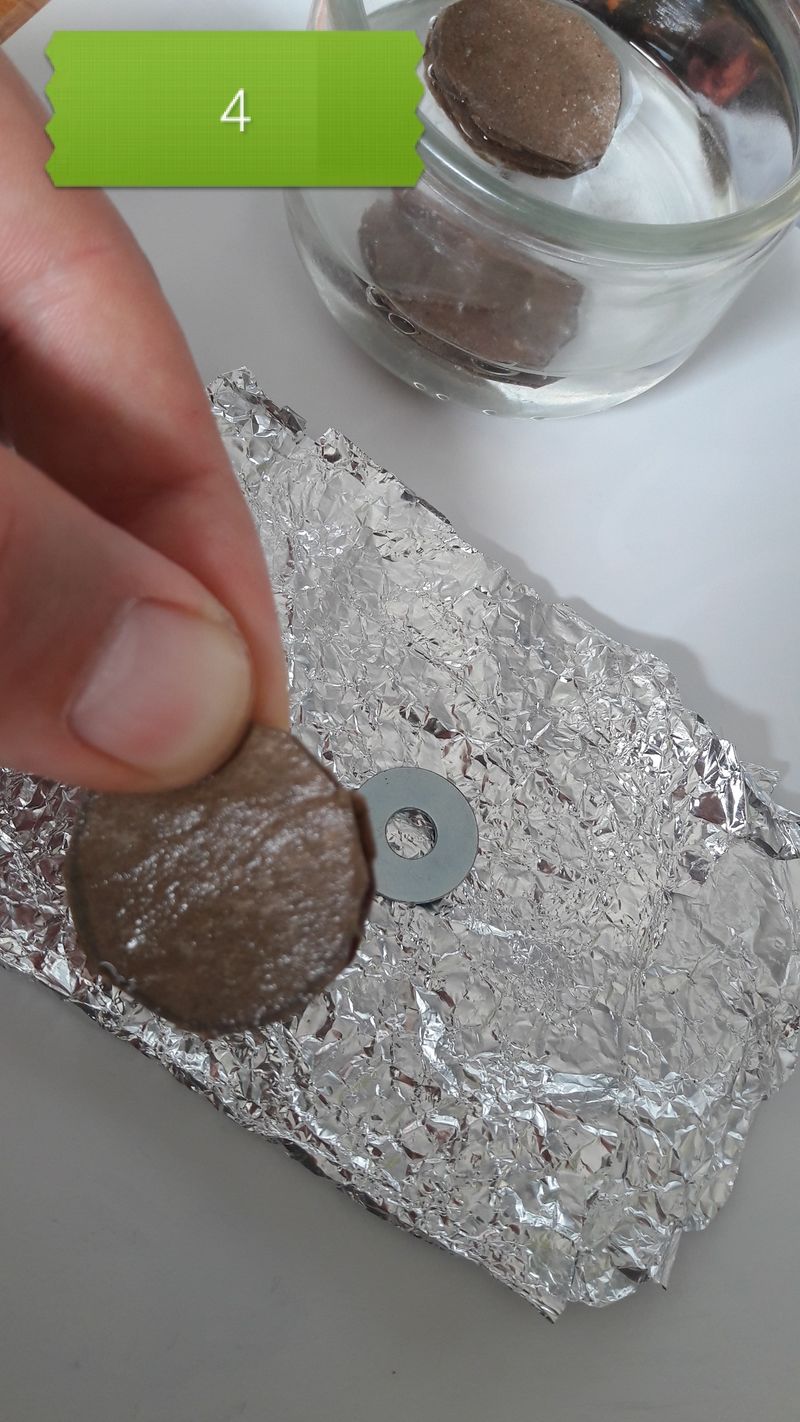

Étape 2 - Montage de la pile

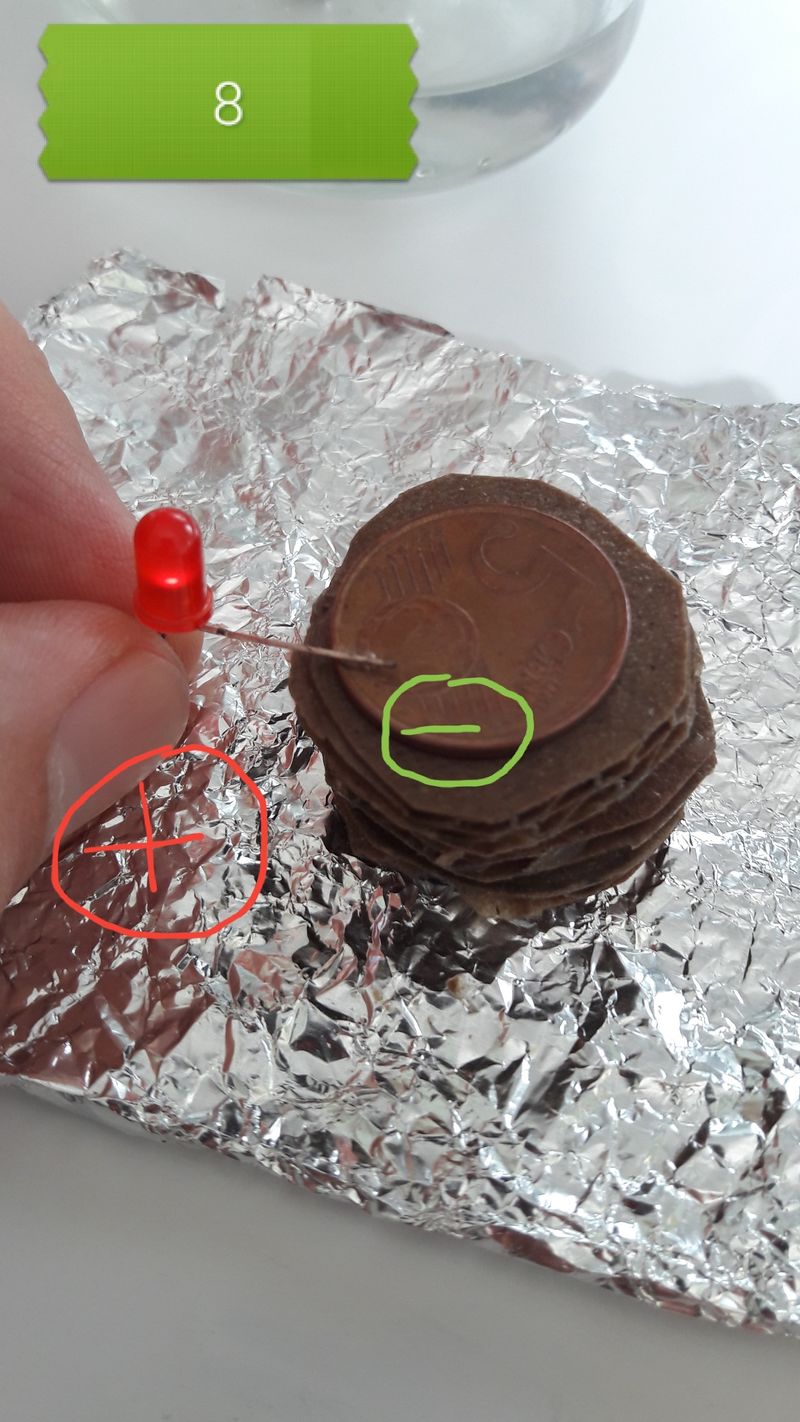

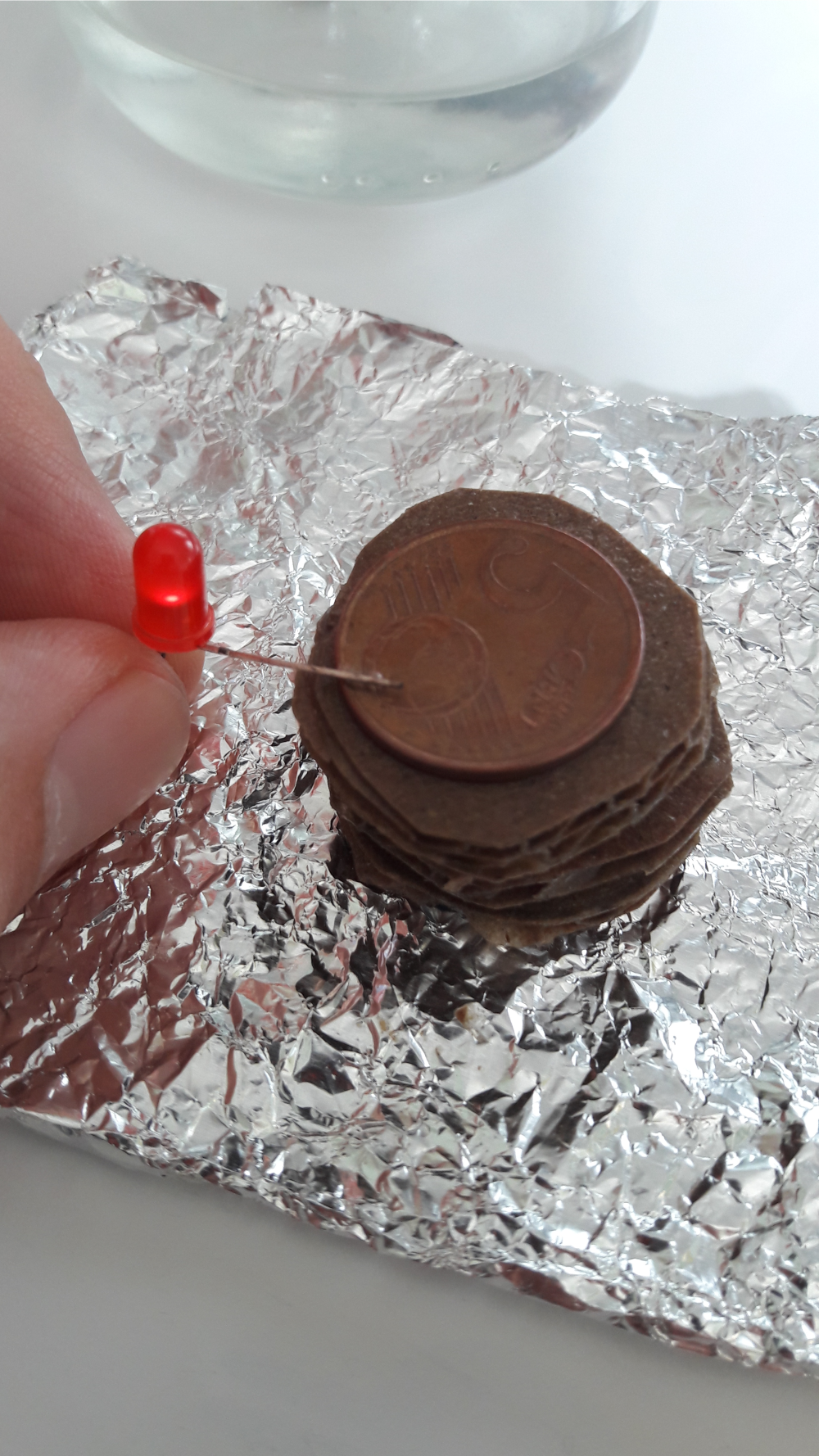

Étape 3 - Allumer la diode

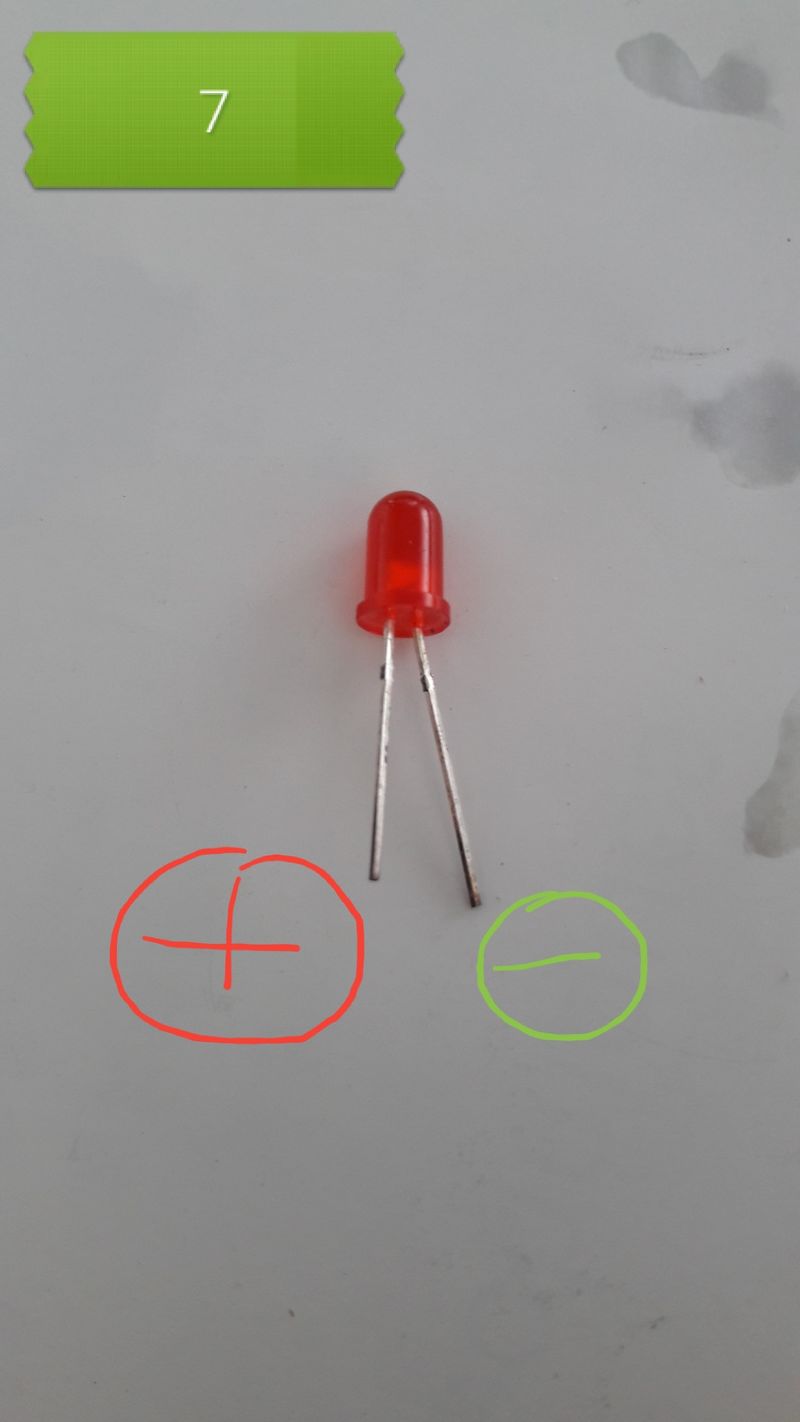

- la diode dispose de 2 côtés : un côté positif (le plus long) et un côté négatif (le plus court)

- Faites en sorte que le côté le plus long vienne toucher le dessus de la pile (pièce de monnaie)

- le côté le plus court doit venir toucher le papier aluminium


Sur la plupart des diodes, les côtés + et - sont représentés par des longueurs inversées. Il ne faut donc pas hésiter à essayer de faire fonctionner la diode en inversant les côtés, si nécessaire. Cela ne change rien au sens de circulation du courant électrique.





Comment ça marche ?

Observations : que voit-on ?

Lorsque la pile est réalisée et que les bornes de la diode (+ et -) viennent au contact de la pile, la diode s'allume !

Explications

Nous avons utilisé 3 métaux différents :

- le cuivre, présent dans les pièces de monnaies

- le zinc, présent dans les rondelles de bricolage

- le papier aluminium


ainsi qu'un acide : le vinaigre.

Les électrons (atomes) présents dans le cuivre, se déplacent dans les autres métaux grâce à un électrolyte (un acide).

C'est l'acide du vinaigre qui va donc permettre à ces électrons d'être libérés de façon à créer un courant électrique continue qui permet d'alimenter la diode.
