une boite qui, quand on appuie sur le bouton, joue un son tiré au sort parmi des sons pré-enregistrés.
Difficulté
Expert
Durée
2 heure(s)
Disciplines scientifiques
Arduino, Informatique
- Matériel et outils
- Expériences pré-requises
- Fichiers
D1 mini
C'est un cousin de l'Arduino, avec du wifi !
Haut parleur
Un haut-parleur, ou hautparleur, est un transducteur électroacoustique destiné à produire des sons à partir d'un signal électrique. Il est en cela l'inverse du microphone. Par extension, on emploie parfois ce terme pour désigner un appareil complet destiné à la reproduction sonore (voir Enceinte).
Trois types de haut-parleurs, électrodynamique, électrostatique et piézoélectrique, représentent les technologies actuelles les plus courantes. Le haut-parleur électrodynamique, couvrant environ 99 % du marché, a encore un fonctionnement relativement simple pour une technologie de masse.
Le 10 décembre 1877, le premier brevet concernant un haut-parleur à bobine mobile fut accordé à Werner von Siemens. Le haut-parleur remplit une gamme très variée d'applications : on trouve des haut-parleurs aussi bien dans des cartes de vœux que reliés à des amplificateurs de puissance pour concert. Bouton poussoir
Un bouton (ou bouton poussoir) est un coupe-circuit mécanique (un interrupteur).
Interrupteur à bascule
Pour ouvrir ou fermer un circuit électrique.
Câble Dupont
Les câbles de connexion servent à créer rapidement des liaisons électriques sur des platines de prototypage sans avoir besoin de faire des soudures.
Batterie 18650
Batterie de 3,7V
Chargeur-transformateur porte-batterie 18650
Ce composant multifonction est très pratique !
Breadboard
L'avantage de ce système est d'être totalement réutilisable, car il ne nécessite pas de soudure. Ce dernier point distingue les platines Labdec des stripboards (ou veroboards), des perfboards ou des circuits imprimés qui sont, eux, utilisés pour réaliser des prototypes permanents et que l'on sera donc moins à même de démonter. On peut de plus câbler sur une platine Labdec une grande variété de composants afin de réaliser des circuits électroniques, du plus simple circuit jusqu'au microprocesseur.
Résistance
Une résistance est un composant électronique ou électrique dont la principale caractéristique est d'opposer une plus ou moins grande résistance (mesurée en ohms) à la circulation du courant électrique.
Fer à souder
Un fer à souder, ou plus précisément un fer à braser, est un outil chauffant permettant de réaliser une opération de brasage. L'usage courant du fer à souder se fait dans le domaine du montage de composants électroniques.
Étape 1 - Préparer les composants pour facilement les assembler
Souder des câbles Dupont à certain composants permet de les assembler plus facilement.
C'est le cas notamment pour :
- Le haut-parleur
- L'interrupteur
- Le bouton poussoir
Sur le support de batterie, on soudera des câbles femelle ou des broches femelles pour éviter les contacts accidentels qui feraient des courts-circuits.
Étape 2 - Brancher les composants

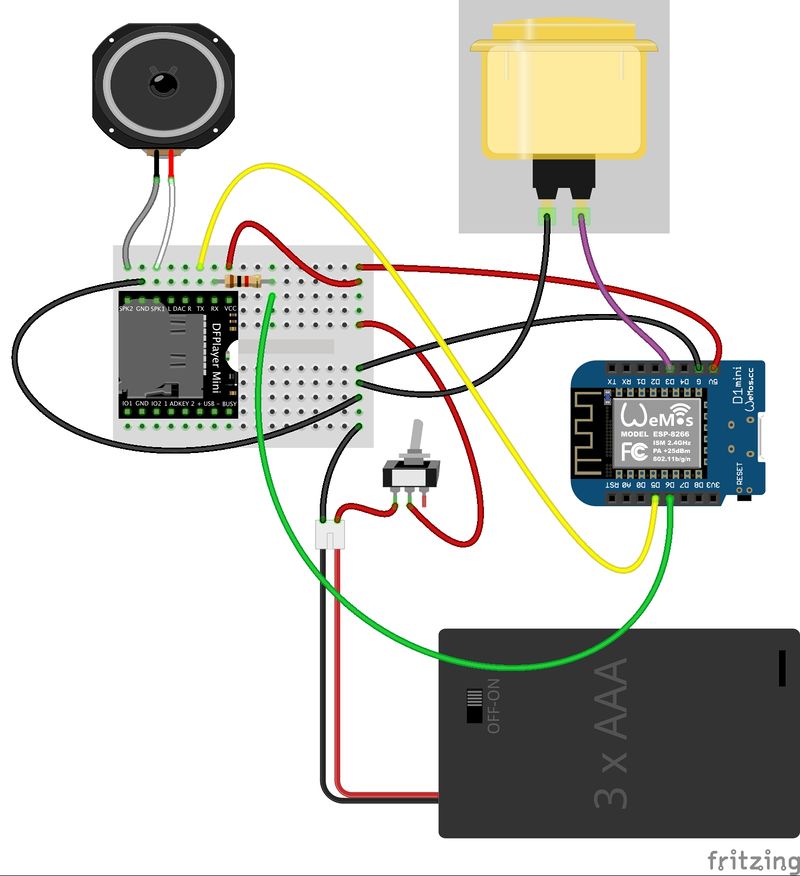

On branche tous les composants et on teste le programme.
Dès que ça marche,, on passe à l'étape suivante.
Étape 3 - Découpe laser de la boite
Avec le fichier joint (BOXSON_BOXSON_A_CUSTOMISER.pdf ou BOXSON_BOXSON_A_CUSTOMISER.svg), on découpe les 6 pans de la boite carré avec une découpeuse laser (on peut aussi bricoler une boite en carton avec de lacolle !)
Étape 4 - On monte notre boxson
on allume et on joue !
