Introduction

La voiture à propulsion élastique est inspirée du film Cars. Elle vous permet de jouer de façon infinie à des courses de voiture, pour une vie toujours plus fun. Et ça à tout âge !

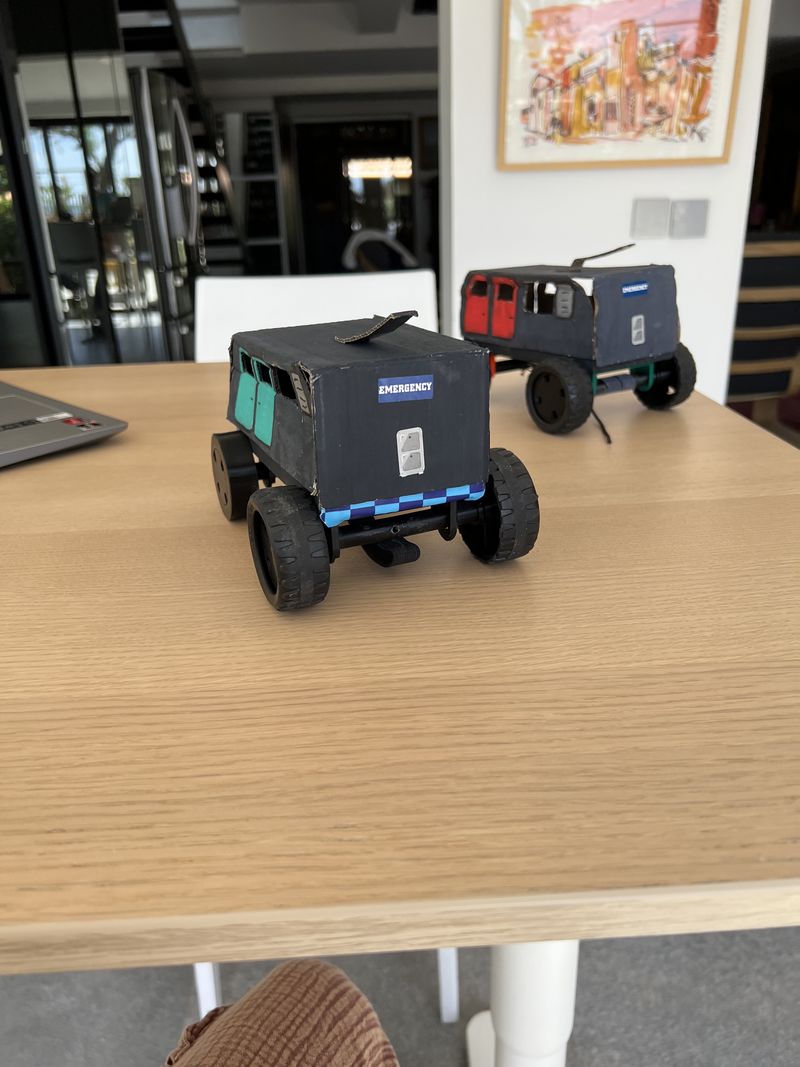

A noter qu'il y a dans ce wiki, une explication pour une voiture avec un élastique et une explication avec un ressort. Nous avons décidé de faire les deux afin de pouvoir les comparer et trouver de possibles améliorations. La seule différence dans la construction est la partie système sous la voiture, les étapes précédentes et suivantes sont donc communes au deux voitures.

Étape 1 - Rassembler le matériel et les outils

Matériaux par voiture :

- Les Roues avec un axe (voir étape 3)

- Une planche de bois (1,5cm épaisseur environ)

- 4 Vis

- 1 élastique (si voiture à élastique)

- 1 ressort (si voiture à ressort)

- 1 Clou à tête plate (si voiture à élastique)

- 2 équerres

- Décoration (pour le fun)


Outils :

- Scie

- Imprimante 3D

- Ponceuse/Papier de verre

- Marteau

- Perceuse/Visseuse

- Colle forte

- Pinceau/Peinture (optionnel : décoration)

Étape 2 - Découpe de la planche

Il faut découper la planche, en dimension au choix (nous avons fait du 16,5cmx8cm)


Photo 1 :

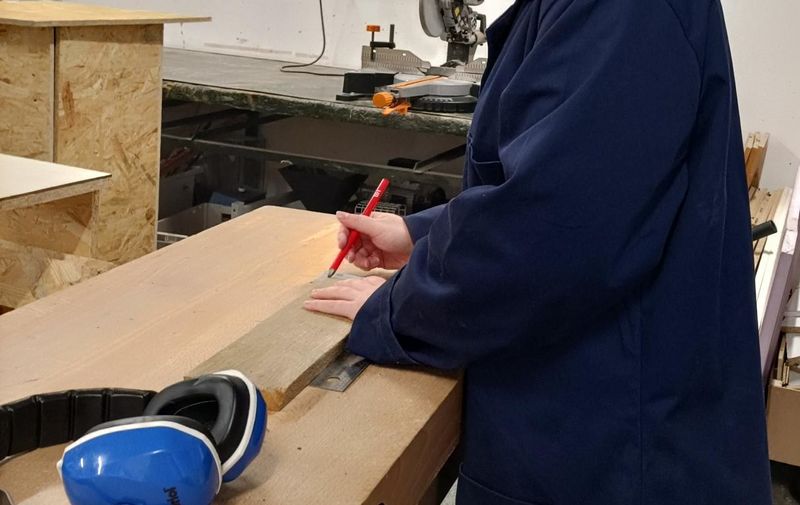

On trace au crayon les bords de dimension choisie pour la découpe

Photo 2 :

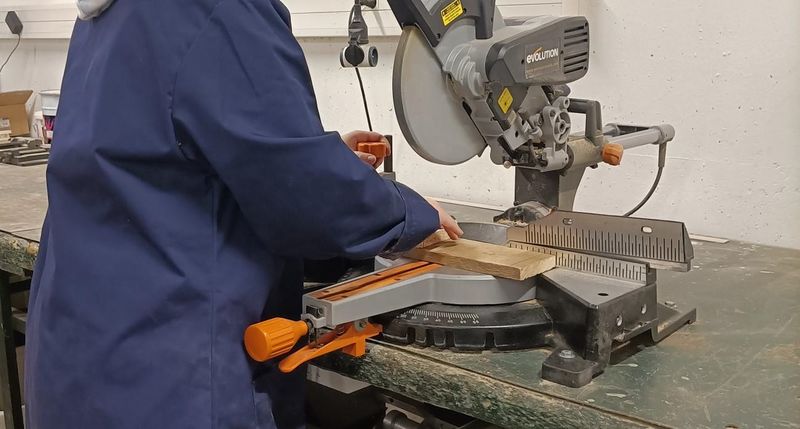

On découpe à la scie circulaire les planches



Étape 3 - Impression 3D

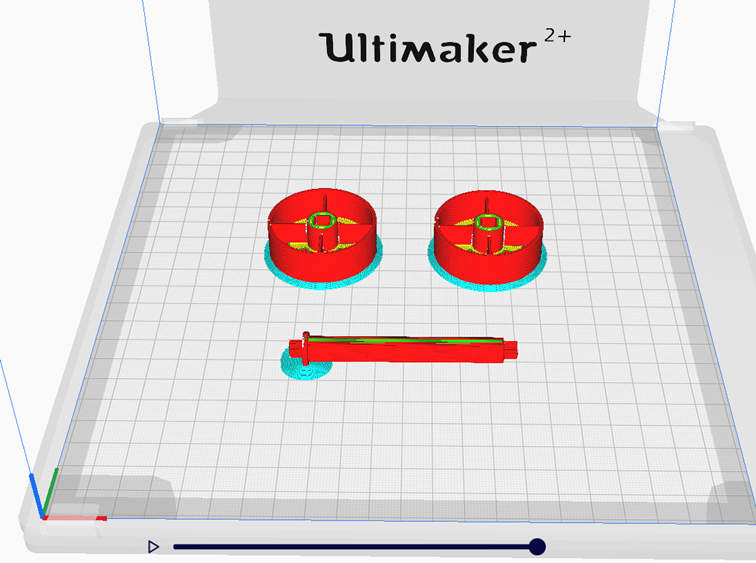

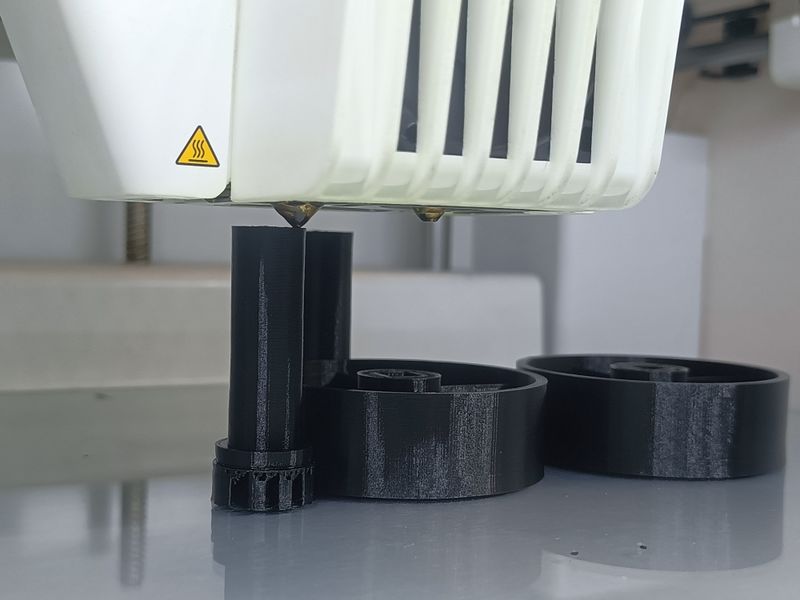

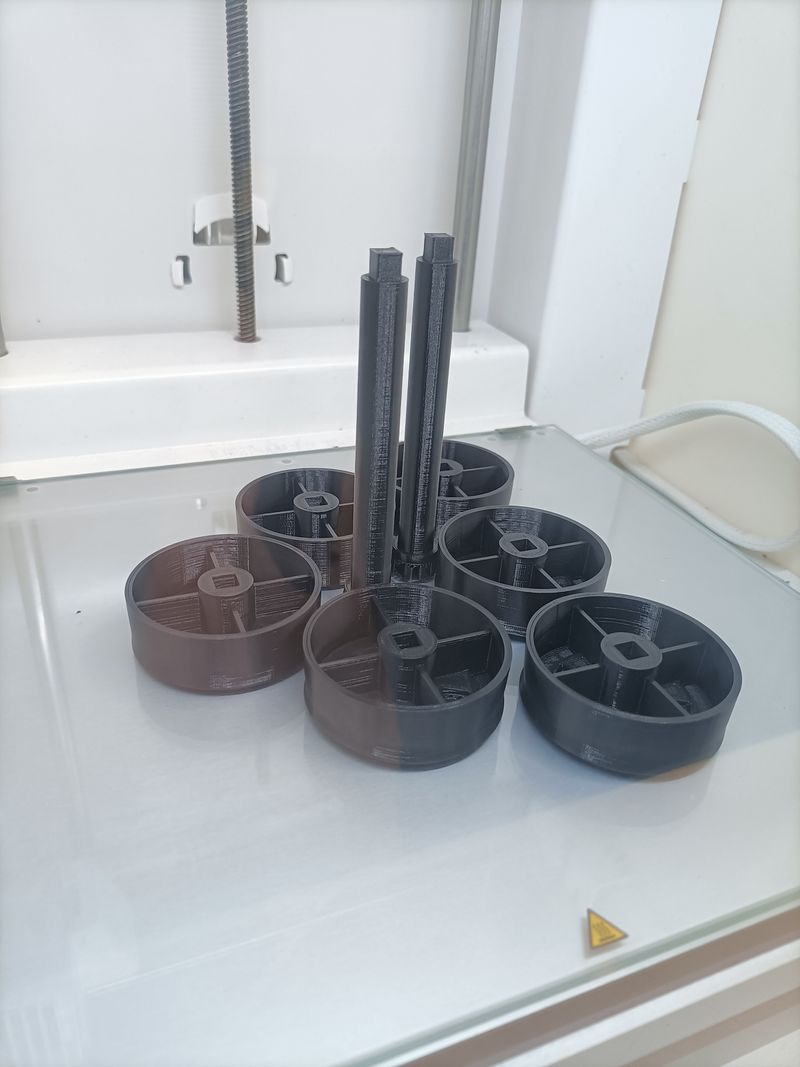

Il faut maintenant imprimer les 4 roues et les 2 axes. Nous avons pris un modèle gratuit sur Cult3D (Photo 1). Nous avons ensuite dimensionné les axes et les roues sur Cura avant d'aller les imprimer (Photo 2).

Le temps d'impression dépendra de vos dimensions, nous pour un axe de 10cm et 2 roues de 2cm de larges, nous en avons eu pour 1h30.

Si vous voulez imprimer les roues et les axes voici le lien du modèle, il ne faut prendre que ces derniers (Fichier STL gratuit Battle Bot avec marteau automatique・Objet imprimable en 3D à télécharger・Cults (cults3d.com)) Si vous voulez imprimer des équerres voici le lien du modèle 3D (Meccano arm 8 holes 05-1997 by MariuszEm - Thingiverse)[1]


(TEMPS NON PRIS EN COMPTE DANS LA CONSTRUCTION)


Étape 4 - Assemblage pour la voiture élastique

Axes et Roues :

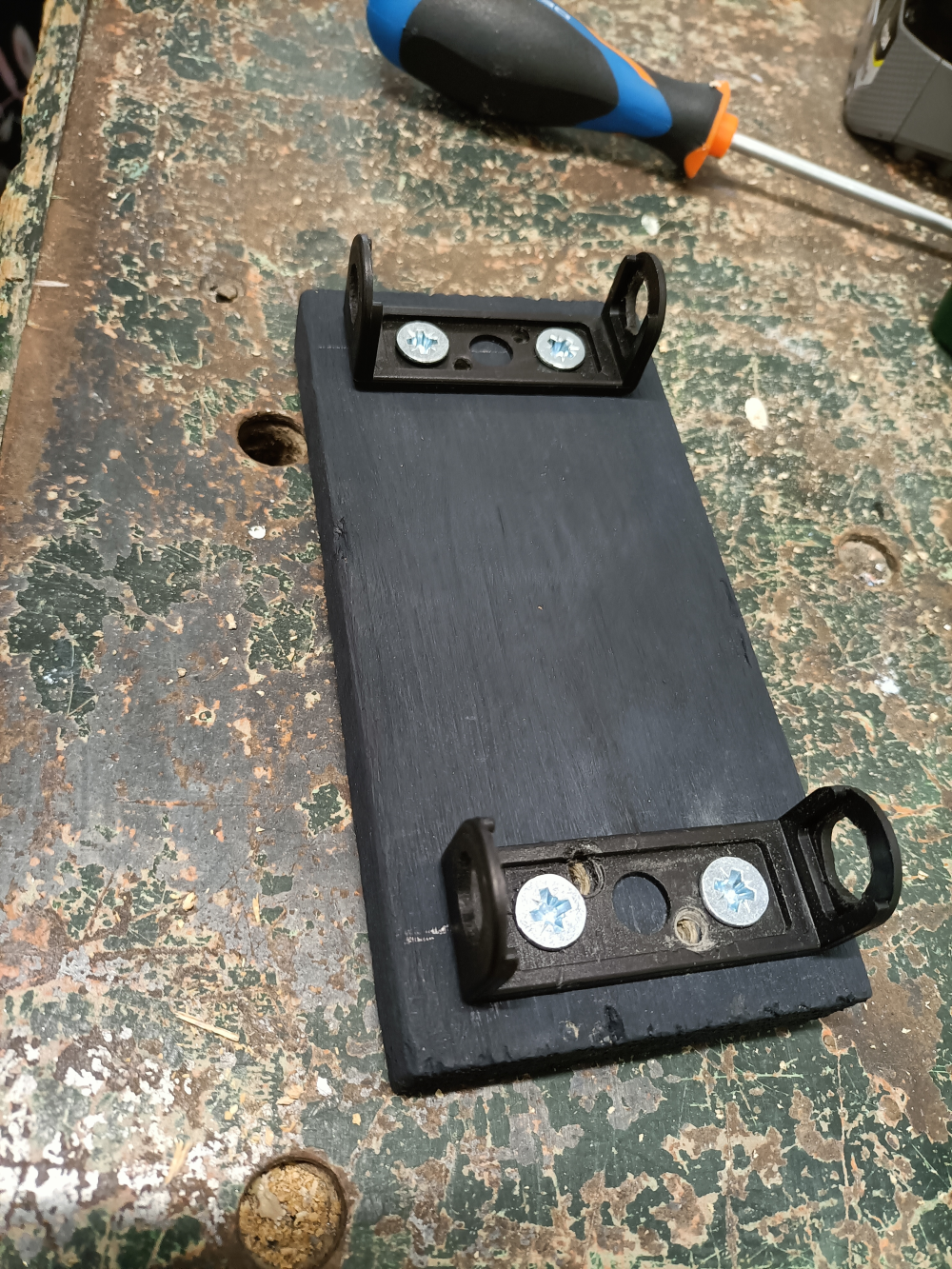

Prendre la planche et visser les équerres, une à l'avant et une à l'arrière (Photo 1)

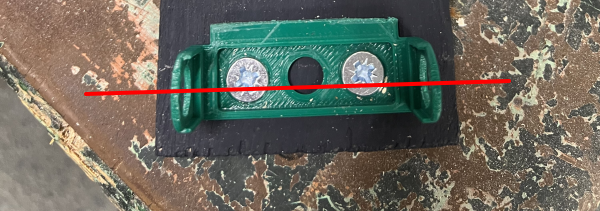

Passer l'axe dans les équerres et fixer les roues sur les cotés (selon l'axe rouge de la Photo 2)


Fixation de l'élastique : (voir vidéo)

Passer l'élastique sur l'axe arrière et faire un nœud

Planter le clou sous la voiture, de façon à accrocher l'élastique.

Ajouter un petit point de colle de chaque coté de l'axe au niveau des équerres afin que l'axe ne glisse pas en translation, si votre axe à tendance de glisser.

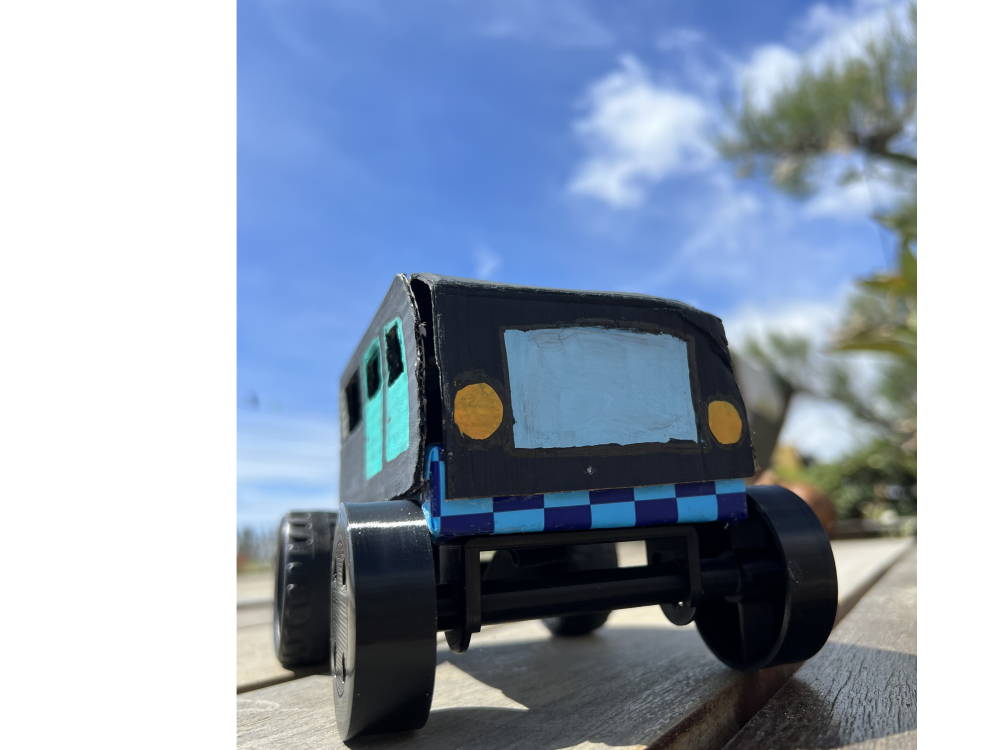

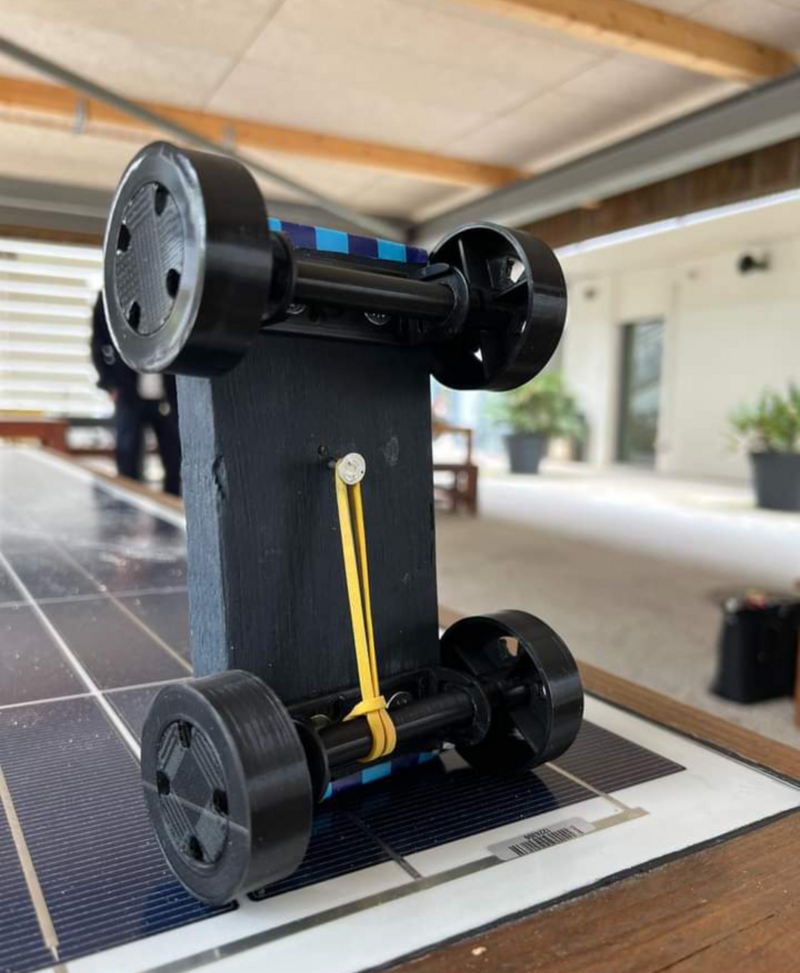

Au final, on obtiens ça (Photo 4)


Étape 5 - Assemblage pour la voiture à ressort

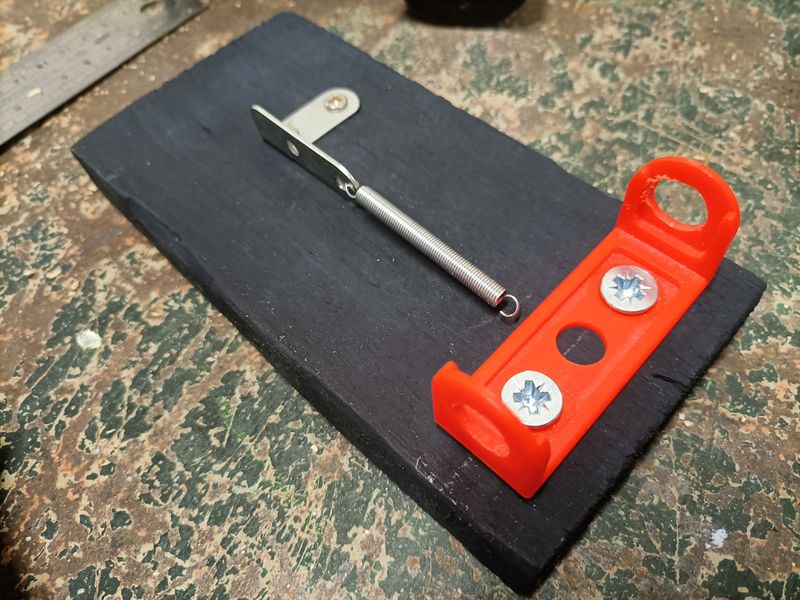

Pour la voiture à ressort, fixer qu'une seule équerre à l'arrière (Photo 3) et mettre l'axe et les roues comme pour celle avec l'élastique.

Fixer de quoi tenir le ressort de façon à ce que le ressort arrive au niveau de l'équerre à la détente. (Photo 2)



Étape 6 - Test

Il est l'heure de tester votre voiture.

Faites la reculer au maximum (sans trop forcer pour ne pas casser tout le système).

Lâchez la. Elle avance !!!




Étape 7 - Détails et décoration

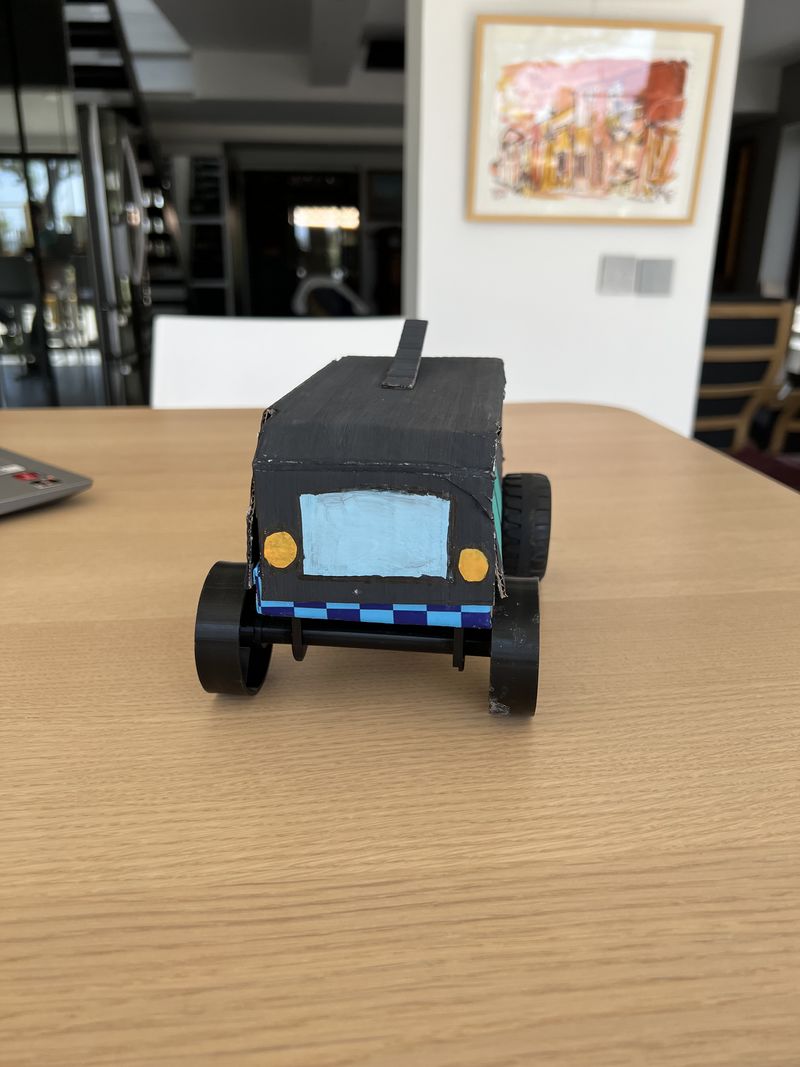

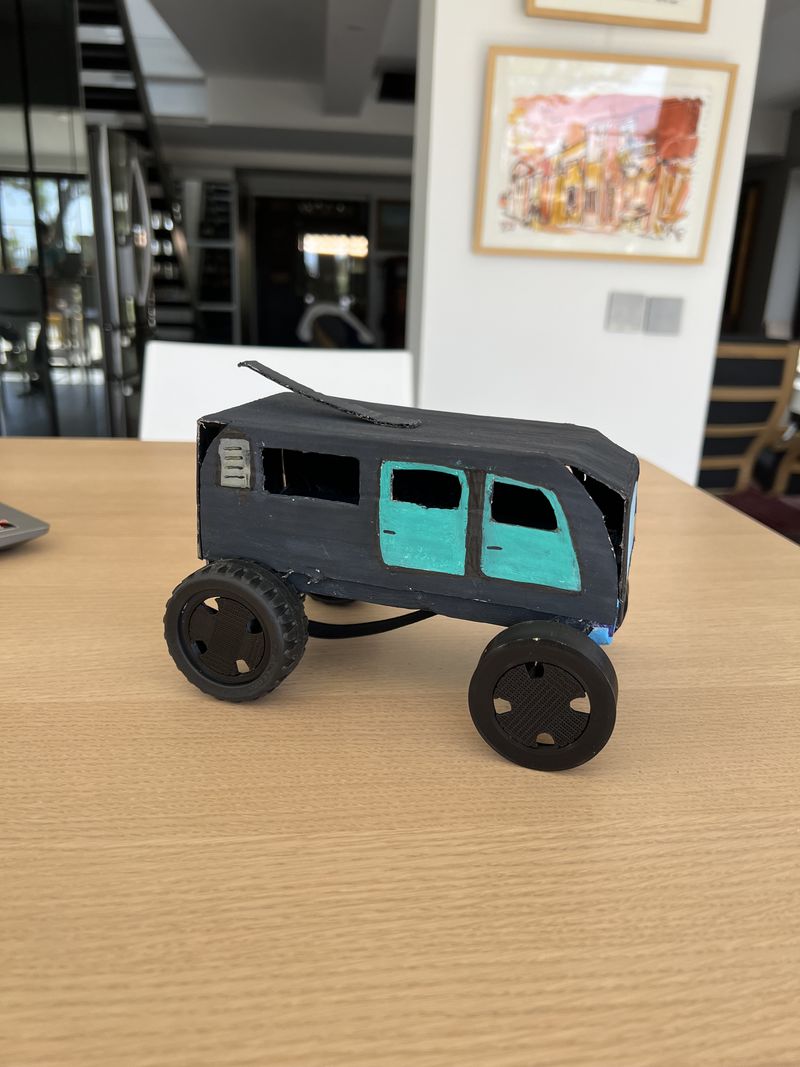

Pour pimper votre voiture, vous pouvez la décorer à votre goût !

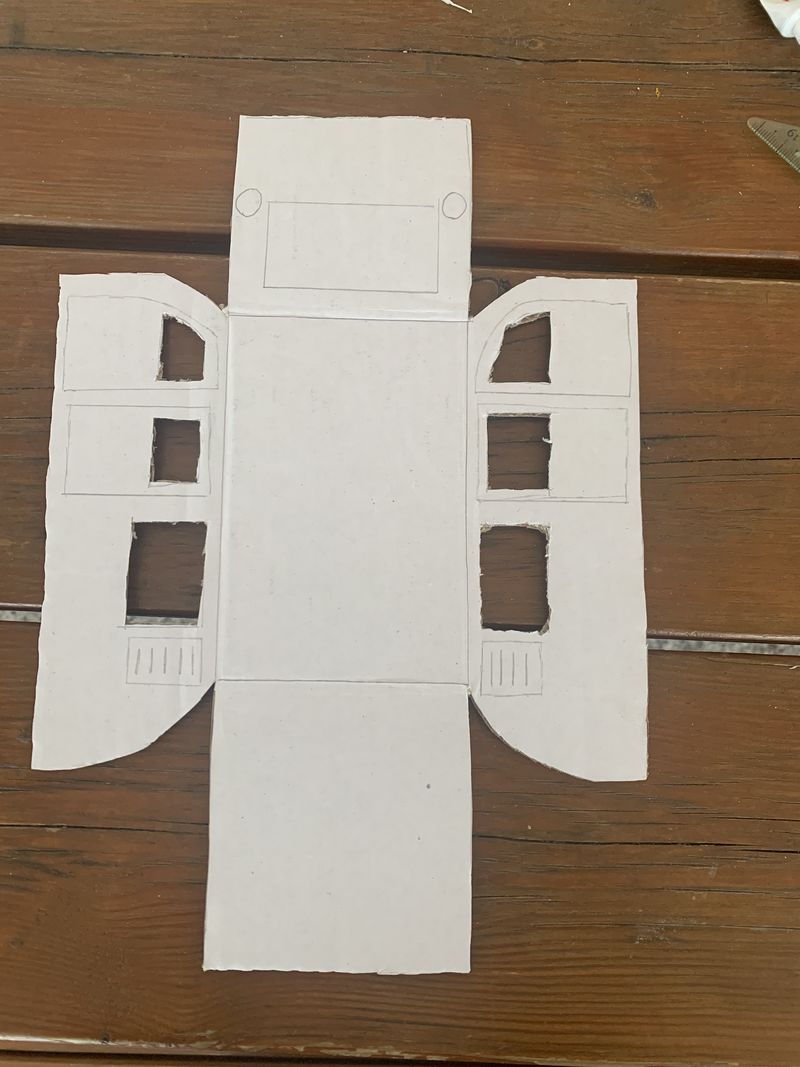

pour ce faire, réalisez un patron de voiture, en carton, aux bonnes dimensions (16.5cmx8cm et la hauteur de votre choix); vous trouverez de nombreux modèle sur internet.(photo 1)

Une fois le patron terminé, découper le au ciseaux (ou cutter), puis peignez avec les couleurs qui vous font envie !

Enfin, collez le patron sur les cotés de la planche en bois.

Comment ça marche ?

Observations : que voit-on ?

Voiture élastique:

En reculant la voiture, l'élastique s'enroule autour de l'axe, celui est alors tendu. Une fois la voiture lâchée, l'élastique se détend et se déroule de l'axe, ce qui crée une propulsion .


Voiture ressort :

Même principe pour la voiture avec le ressort. Il s'enroule et se tend avec l'axe qui tourne. Dès qu'on lâche la voiture, il revient à sa position initiale et fait ainsi tourner l'axe.

Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?

Attention à ne pas trop reculer la voiture pour la faire avancer. Cela peut casser l'élastique/ressort, ou pire, casser l'axe des roues.

Nous avons aussi changé le système entre temps mais ceux du tuto marchent, seulement la propulsion n'est pas maximale.


Applications : dans la vie de tous les jours

Servira pour jouer, faire des courses de voiture, mais n'a pas forcément d'utilité à visée scientifique, mise a part de comparer la propulsion élastique du ressort ou de l'élastique, et leur puissance.

Éléments pédagogiques

Objectifs pédagogiques

Comprendre ce qu'est la propulsion élastique et apprendre à se servir d'objet de récupération au lieu d'acheter neuf, des produits non nécessaires.

Pistes pour animer l'expérience

Vous pouvez ajouter un décors, une piste avec une ligne de départ et d'arrivée, un fond décoratif, etc..
